两台服务器为什么ping不通？Docker容器应用创建的网桥在搞鬼！

一、故事背景

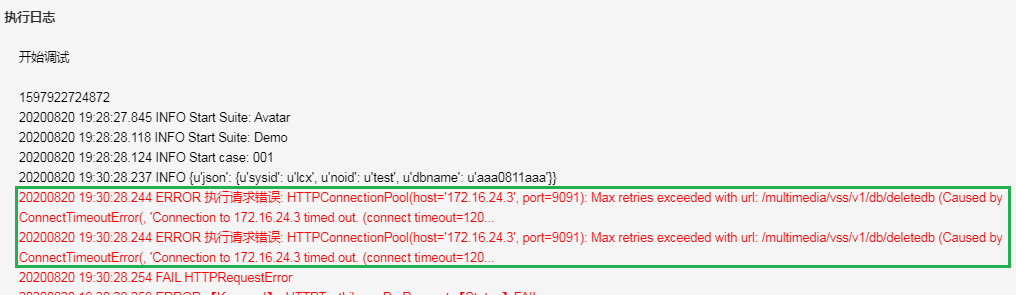

VSS项目在使用FHTP自动化用例平台进行接口自动化用例编写，结果却发现一直在报错：

是一个熟悉的错误，网络连接超时了，原因很多，但是在PC环境执行此用例却是成功的，被测服务肯定是OK的，问题一定出在FHTP的测试用例执行环境上。

测开同学一通定位分析了解到，执行此测试用例的服务器ip为：172.17.xx.xx，登陆此服务器尝试ping被测接口服务的ip（172.16.24.3）发现网络不通：

由此开始了一次解谜游戏......

在开始解谜之前，我们先交代下被研究的对象

服务器角色	服务器IP
FHTP自动化用例平台测试执行节点（后续我们用worker代指）	172.17.xx.xx
被测对象VSS服务接口服务器	172.16.24.3

好了，记住这一点，我们出发了。

二、寻找蛛丝马迹

常规思路开始对172.16.24.3服务器进行问题分析排查：

1. 把服务器防火墙关闭，依然不通；

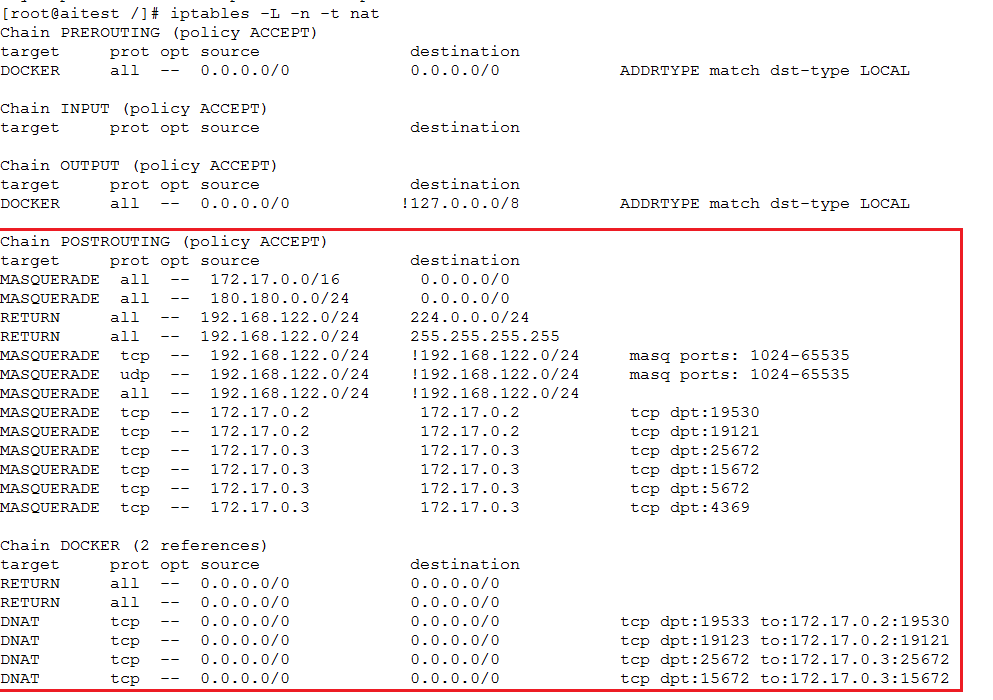

2. 网络连接信息检查，发现了问题的踪迹：

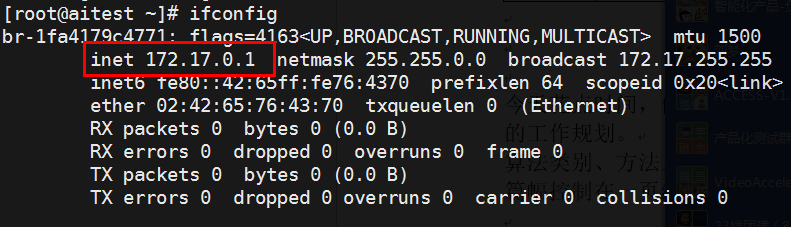

   与Docker有关，有个172.17的IP出现了！ 查看服务器网络配置，找到了一个网络，br-xxxxx

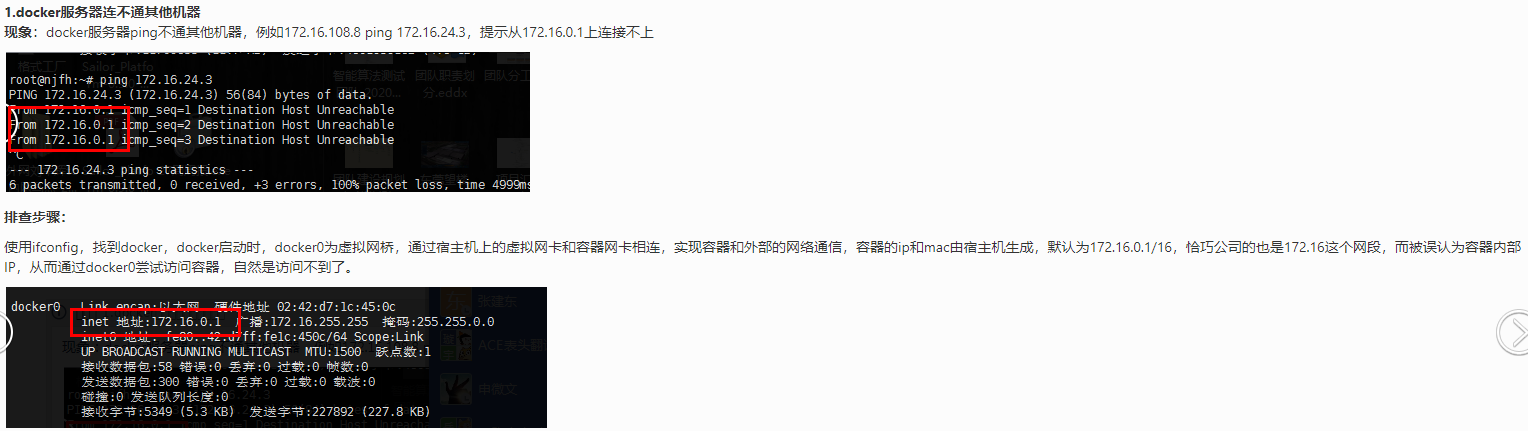

这是Docker容器应用创建的网桥，之前遇到过类似的问题：

三、真相大白

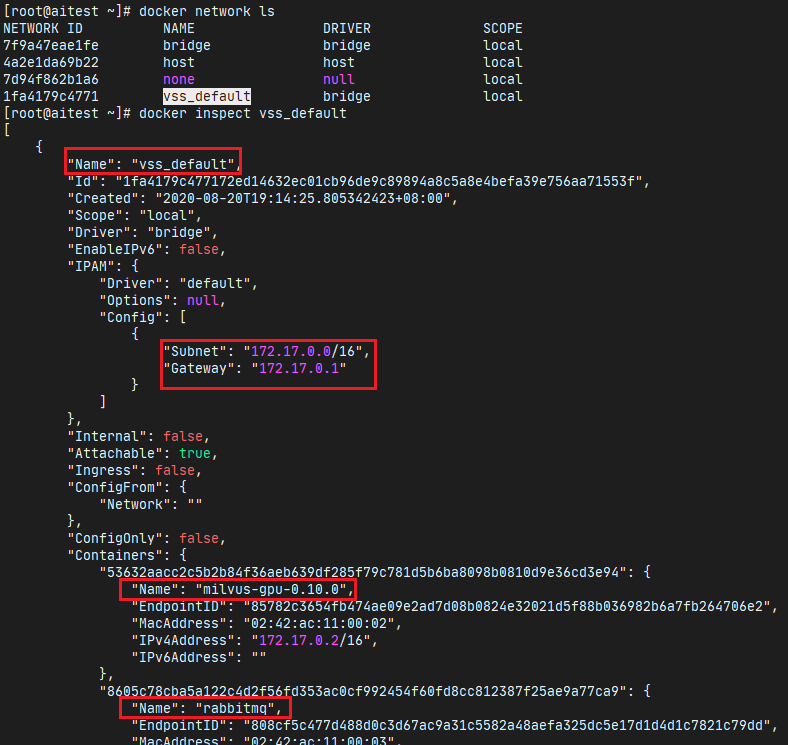

br-1fa4179c4771这是哪个容器应用创建的网络？

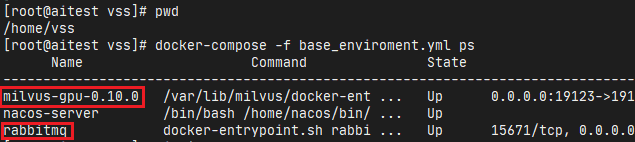

找到了，这个172.17.0.1的网桥是vss创建的，我们在这个网络的配置中看到了两个容器的名称：

• milvus-gpu-0.10.0
• rabbitmq

顺藤摸瓜我们继续找，这是哪个配置文件定义的容器名称。

我们在/home/vss目录下，我们找到了base_enviroment.yml这个配置文件，来看看其内容：

version: '3'
services:
  rabbitmq:
    image: rabbitmq:3.8.5-management
    container_name: rabbitmq
    privileged: true
    environment:
      RABBITMQ_DEFAULT_USER: "admin"
      RABBITMQ_DEFAULT_PASS: "admin"
    volumes:
      - /home/vss/mqdata:/var/lib/rabbitmq
    ports:
      - 15672:15672
      - 4369:4369
      - 5672:5672
      - 25672:25672
    restart: always

  milvus:
    image: milvusdb/milvus:0.10.0-gpu-d061620-5f3c00
    container_name: milvus-gpu-0.10.0
    privileged: true
    volumes:
      - /home/vss/milvusdata:/var/lib/milvus/db
      - /home/vss/conf:/var/lib/milvus/conf
      - /home/vss/logs/milvus:/var/lib/milvus/logs
      - /home/vss/wal:/var/lib/milvus/wal
    ports:
      - 19533:19530
      - 19123:19121
    restart: on-failure

  nacos:
    image: nacos-pg:1.0.0
    container_name: nacos-server
    network_mode: "host"
    privileged: true
    environment:
      - PG_IP_PORT=172.16.24.3:5432
      - PG_DB_NAME=nacos
      - PG_USER_NAME=nacos
      - PG_PWD=nacos
    volumes:
      - ./logs/nacos:/home/nacos/logs
    ports:
      - 8848:8848
      - 9555:9555
    restart: on-failure

嗯，就是这个了，证据确凿。

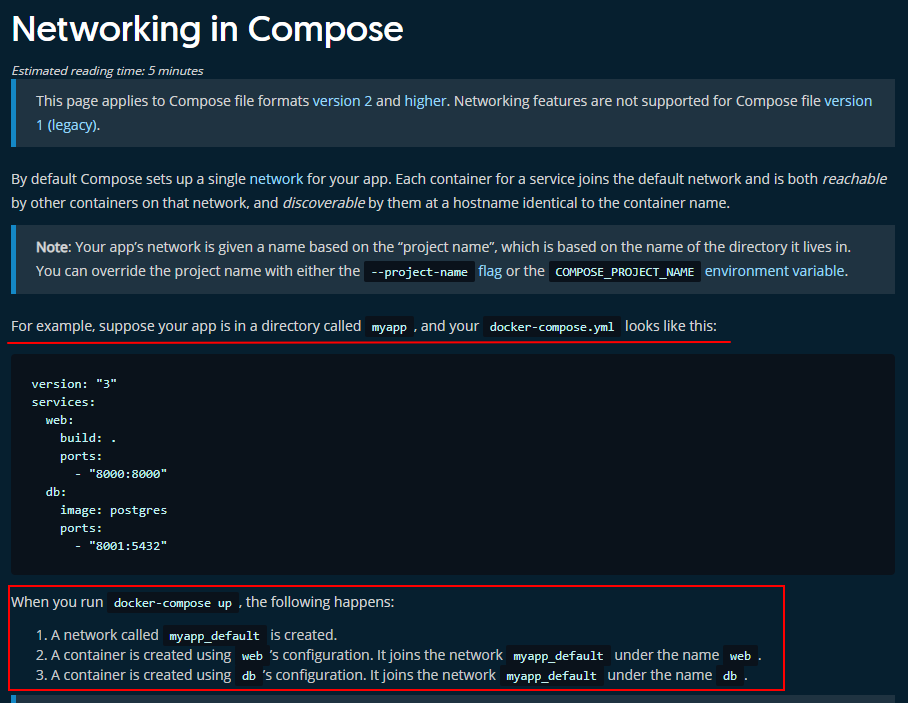

官方网站告诉我们一切：

我们在vss目录下，通过docker-compose编排启动了一组Docker容器，会默认创建一个vss_default的网络，一切都对上了。

四、分析复盘

通过docker-compose编排启动的一组容器，若没有声明网络配置，则会默认创建一个新的网桥（且IP网段是随机的，会选取一个没有使用的IP网段）。

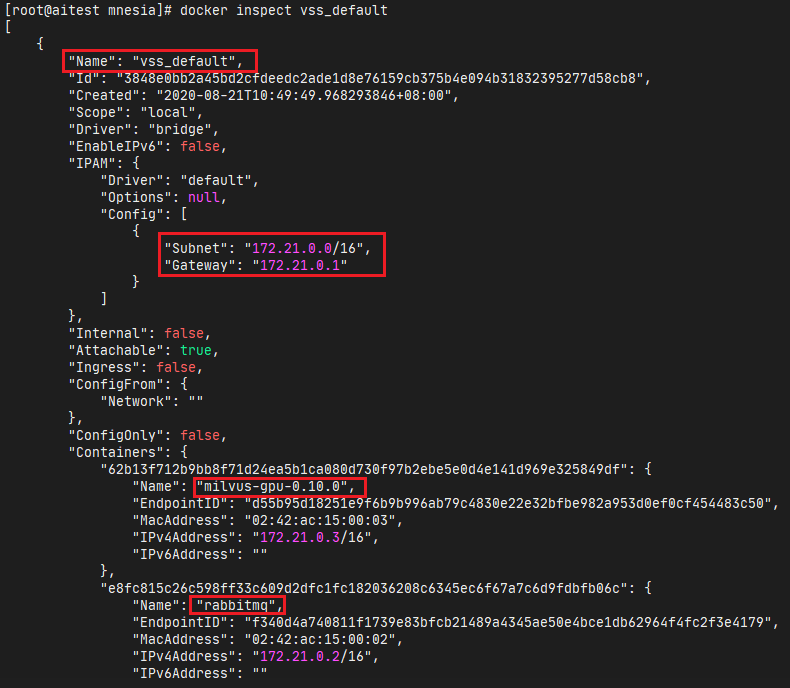

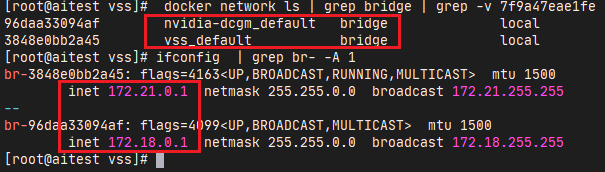

我们通过试验证明下，现在新的网络IP网段为172.21.0.1了

此时若局域网内有一台服务器的IP为172.21.xx.xx，访问我们的测试服务器，则会出现上述的网络不通的情况！

基本情况我们已经知道了，但还有一个疑问，通过docker-compose，base_enviroment.yml明明编排了三个容器，为什么有nacos-server没有使用新创建vss_default的网络呢？

......
nacos:
    image: nacos-pg:1.0.0
    container_name: nacos-server
    network_mode: "host"
......

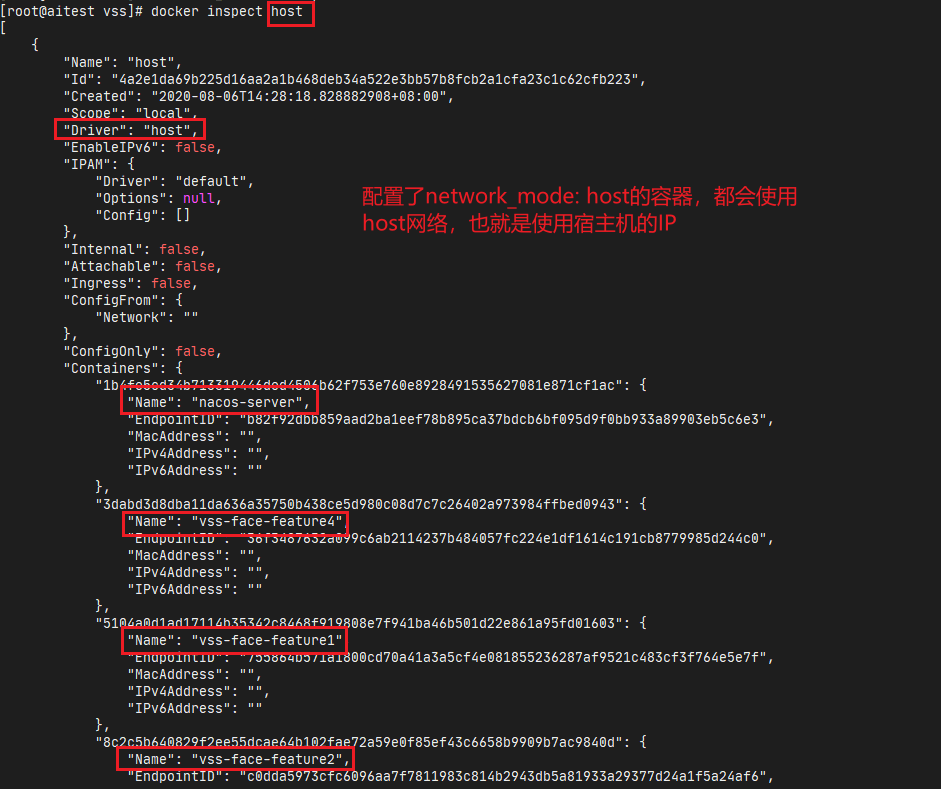

因为配置了network_mode: "host"，默认使用宿主机的IP，而不是新建网络。

五、总结反思

考虑到我们公司的产品，部署在客户环境，且当前基本没有提供DNS服务，我们务必重识这种容器IP网段与宿主机冲突导致网络故障的问题，这应该纳入我们的Docker应用测试标准规范中，在安装测试环节进行检查，增加测试用例。

解决这个问题有两种办法：

• 显示的为容器配置网桥
• 为容器绑定宿主机网段

上策为安装程序自动检测宿主机的IP网段和已经被其他容器使用的IP网段，自适应创建本容器的网桥网络的IP网段；

中策为在安装文档着重提示安装人员检查宿主机的IP地址，选择未被占用的合理的IP网段，配置本容器的网桥网络的IP网段；

下策为粗暴的绑定宿主机网段，这种最简单，但使用起来有诸多限制；

（一）显示的为容器配置网桥

配置示例如下图所示，避免和宿主机在同一网段：

version: "3"

services:
  py_env:
    image: qguo/py_env:3.7.7-buster_v1
    container_name: AITestDBManager-Release
    stdin_open: true
    tty: true
    restart: unless-stopped
    networks:
      ait_release_net:
        ipv4_address: 192.167.1.2
    ports:
      - "3344:5000"
      - "2555:22"
    volumes:
      - /etc/localtime:/etc/localtime:ro
      - ./AITestDBManager:/home/AITestDBManager
    depends_on:
      - db
      - nginx

  nginx:
    image: nginx:latest
    container_name: AITNginx-Release
    ports:
      - "12345:80"
    restart: unless-stopped
    networks:
      ait_release_net:
        ipv4_address: 192.167.1.3
    volumes:
      - /etc/localtime:/etc/localtime:ro
      - ./AITNginx/nginx_conf/aitest_data.conf:/etc/nginx/nginx.conf
      - ./AITNginx/logs:/var/log/nginx
      - ./AITestDBManager/output_data/images:/store/images
      - ./AITestDBManager/output_data/audios:/store/audios

networks:
  ait_release_net:
    driver: bridge
    ipam:
      config:
        - subnet: 192.167.1.0/16

（二）为容器绑定宿主机网段

将每个容器的网络都配置为network_mode: "host"，绑定到宿主机（但需要注意，这样的话，容器内部的端口在宿主机映射就不能自定义了）。

nacos:
    image: nacos-pg:1.0.0
    container_name: nacos-server
    network_mode: "host"
