Prometheus&Grafana打造性能测试监控服务

# Prometheus&Grafana打造性能测试监控服务

开场图

郭群 于 2020年07月09日

# 背景

智能化产品测试团队，各类算法项目（微服务+SDK）繁多，性能测试需求频繁，除了需要对常见的服务器硬件资源进行监控之外，还要对GPU使用情况，Docker容器资源情况进行监控，延用至今的监控手段较薄弱（nmon、docker-stat.sh），可持续性有待改进。

因此我们有了新的诉求：

  • 通过平台化的方式，统一监控服务器硬件资源（CPU、内存、磁盘、网络等），监控各GPU资源使用情况、监控各Docker容器使用情况，可以回溯某一时段的资源使用率；
  • 无需每次测试部署工具，监控信息易于查看和分析；

# 效果

经过预研实验，选取Prometheus+Grafana为核心组件，辅助以各类export信息采集客户端，完成资源监控平台搭建，部署简单易于操作（所有组件均为Docker+二进制程序），有完善的权限管理； 新增一台服务器监控，部署客户端+修改配置，仅需5分钟即可。 目前已经将算法测试服务器若干、FHTP服务器、测开服务器等纳入监控，并在算法性能测试中使用。

使用地址：http://172.16.24.3:3000 账号密码： guest/guest

# 核心组件介绍

# 一、Prometheus

Prometheus 是一套开源的系统监控报警框架。它启发于 Google 的 borgmon 监控系统，由工作在 SoundCloud 的 google 前员工在 2012 年创建，作为社区开源项目进行开发，并于 2015 年正式发布。2016 年，Prometheus 正式加入 Cloud Native Computing Foundation，成为受欢迎度仅次于 Kubernetes 的项目。

作为新一代的监控框架，Prometheus 具有以下特点：

  • 强大的多维度数据模型：
    1. 时间序列数据通过 metric 名和键值对来区分。
    2. 所有的 metrics 都可以设置任意的多维标签。
    3. 数据模型更随意，不需要刻意设置为以点分隔的字符串。
    4. 可以对数据模型进行聚合，切割和切片操作。
    5. 支持双精度浮点类型，标签可以设为全 unicode。
  • 灵活而强大的查询语句（PromQL）：在同一个查询语句，可以对多个 metrics 进行乘法、加法、连接、取分数位等操作。
  • 易于管理： Prometheus server 是一个单独的二进制文件，可直接在本地工作，不依赖于分布式存储。
  • 高效：平均每个采样点仅占 3.5 bytes，且一个 Prometheus server 可以处理数百万的 metrics。
  • 使用 pull 模式采集时间序列数据，这样不仅有利于本机测试而且可以避免有问题的服务器推送坏的 metrics。
  • 可以采用 push gateway 的方式把时间序列数据推送至 Prometheus server 端。
  • 可以通过服务发现或者静态配置去获取监控的 targets。
  • 有多种可视化图形界面。
  • 易于伸缩。

需要指出的是，由于数据采集可能会有丢失，所以 Prometheus 不适用对采集数据要 100% 准确的情形。但如果用于记录时间序列数据，Prometheus 具有很大的查询优势，此外，Prometheus 适用于微服务的体系架构。

# Prometheus 组成及架构

Prometheus 生态圈中包含了多个组件，其中许多组件是可选的：

  • Prometheus Server: 用于收集和存储时间序列数据。
  • Client Library: 客户端库，为需要监控的服务生成相应的 metrics 并暴露给 Prometheus server。当 Prometheus server 来 pull 时，直接返回实时状态的 metrics。
  • Push Gateway: 主要用于短期的 jobs。由于这类 jobs 存在时间较短，可能在 Prometheus 来 pull 之前就消失了。为此，这次 jobs 可以直接向 Prometheus server 端推送它们的 metrics。这种方式主要用于服务层面的 metrics，对于机器层面的 metrices，需要使用 node exporter。
  • Exporters: 用于暴露已有的第三方服务的 metrics 给 Prometheus。
  • Alertmanager: 从 Prometheus server 端接收到 alerts 后，会进行去除重复数据，分组，并路由到对收的接受方式，发出报警。常见的接收方式有：电子邮件，pagerduty，OpsGenie, webhook 等。
  • 一些其他的工具。

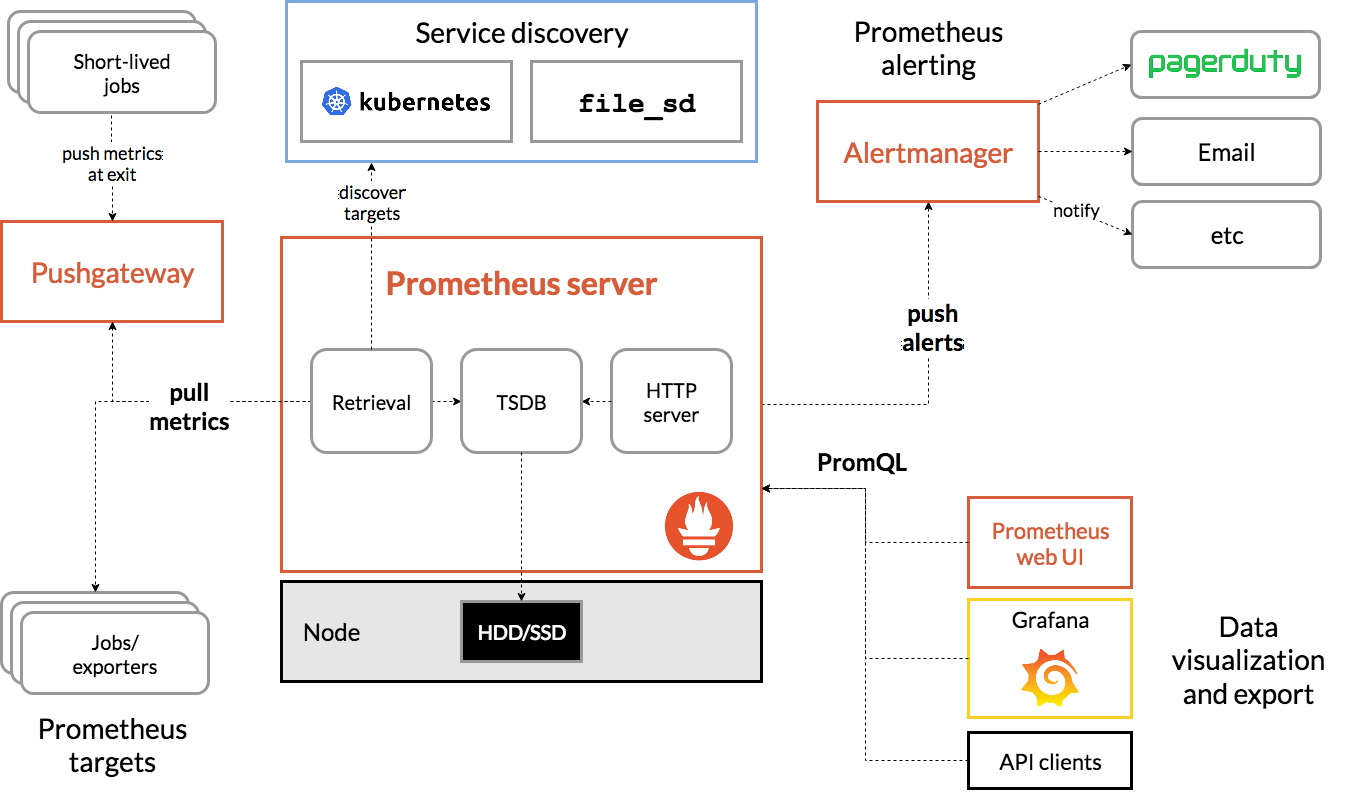

下图 为 Prometheus 官方文档中的架构图：

Prometheus架构图

从上图可以看出，Prometheus 的主要模块包括：Prometheus server, exporters, Pushgateway, PromQL, Alertmanager 以及图形界面。

其大概的工作流程是：

  1. Prometheus server 定期从配置好的 jobs 或者 exporters 中拉 metrics，或者接收来自 Pushgateway 发过来的 metrics，或者从其他的 Prometheus server 中拉 metrics。
  2. Prometheus server 在本地存储收集到的 metrics，并运行已定义好的 alert.rules，记录新的时间序列或者向 Alertmanager 推送警报。
  3. Alertmanager 根据配置文件，对接收到的警报进行处理，发出告警。
  4. 在图形界面中，可视化采集数据。

# 二、Grafana

Grafana是一个跨平台的开源的度量分析和可视化工具，可以通过将采集的数据查询然后可视化的展示，并及时通知。它主要有以下六大特点：

  1. 展示方式：快速灵活的客户端图表，面板插件有许多不同方式的可视化指标和日志，官方库中具有丰富的仪表盘插件，比如热图、折线图、图表等多种展示方式；
  2. 数据源：Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch和KairosDB等；
  3. 通知提醒：以可视方式定义最重要指标的警报规则，Grafana将不断计算并发送通知，在数据达到阈值时通过Slack、PagerDuty等获得通知；
  4. 混合展示：在同一图表中混合使用不同的数据源，可以基于每个查询指定数据源，甚至自定义数据源；
  5. 注释：使用来自不同数据源的丰富事件注释图表，将鼠标悬停在事件上会显示完整的事件元数据和标记；
  6. 过滤器：Ad-hoc过滤器允许动态创建新的键/值过滤器，这些过滤器会自动应用于使用该数据源的所有查询。

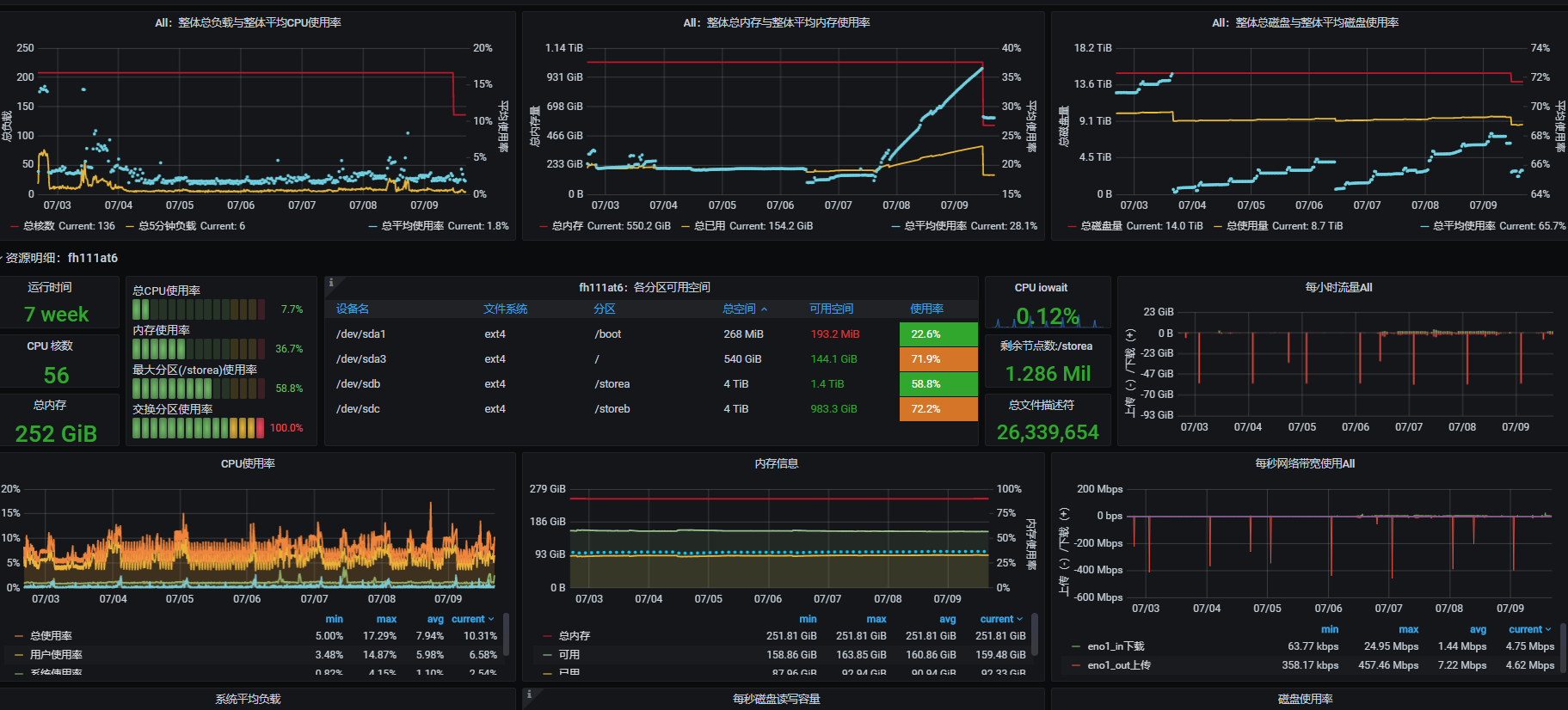

文章开头的图片，就是Grafana的WEB页面截图。

# 部署过程简介

此处的部署说明，主要为满足算法效果性能测试资源监控需求：

  • 服务器CPU、MEM、NETWORK、GPU等资源使用率
  • Docker容器资源使用率

# 服务拓扑

服务器角色 IP 部署服务 说明
服务端 172.16.114.1 Prometheus + Grafana 核心组件服务，提供数据库存储和可视化分析服务，需要一定的存储空间
客户端 172.16.108.8 node_exporter + nvidia-dcgm-exporter + cadvisor 被监控的服务器节点，部署各类exporter

因此除了Prometheus和Grafana之外，我们还需要对应的Exporter，经过调研试验，相关组件如下：

  • node_exporter
  • nvidia-dcgm-exporter
  • cadvisor

# 各组件说明和下载地址

序号 组件名称 作用 下载地址 MD5
1 Prometheus 用于收集和存储时间序列数据 prometheus-2.19.0.linux-amd64.tar.gz (opens new window) 0ac93274398c92cbc9c6ec8d6439d9f4
2 Grafana 数据展示，可视化分析 grafana-7.0.3.linux-amd64.tar (opens new window) a97216ef6e3d79d523161048f58304d9
3 node_exporter 采集CPU、MEM、NETWORK、DISK等信息，提供metrics信息 node_exporter-1.0.0.linux-amd64.tar.gz (opens new window) 0ac93274398c92cbc9c6ec8d6439d9f4
4 nvidia-dcgm-exporter 采集英伟达GPU信息，提供metrics信息 nvidia-dcgm-exporter_latest.tar (opens new window) 6a9e1e69e6f179a1c2834cf7050c3aeb
5 cadvisor 采集Docker容器信息，提供metrics信息 google-cadvisor_latest.tar (opens new window) b2fe6c012078656c04781326dbc23a12

# 一、部署Exporter

# （一）部署node_exporter

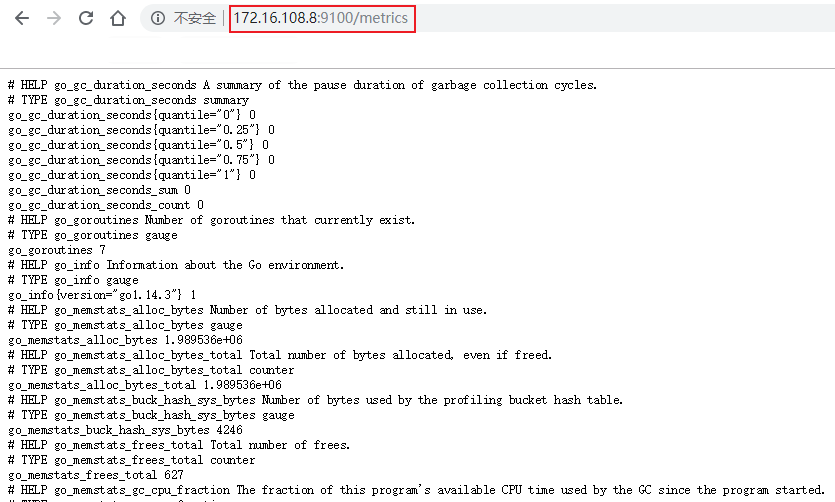

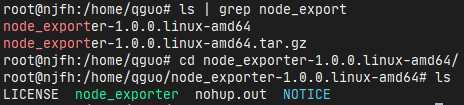

将node_exporter-1.0.0.linux-amd64.tar.gz上传到需要监控的服务器任意目录并解压：

检查9100端口是否被占用

若被占用的化，请参考--help命令修改启动端口。

启动服务

nohup ./node_exporter &
1

如何将服务设置为开机启动，注册为系统服务，请查阅《如何把应用服务注册到Systemd》一文

检查服务是否启动正常

部署完成！

# （二）部署nvidia-dcgm-exporter

将nvidia-dcgm-exporter_latest.tarDocker镜像上传到需要监控的服务器任意目录，导入镜像：

docker load < nvidia-dcgm-exporter_latest.tar
1

检查9400端口是否被占用，若占用了，选个你喜欢的端口就好。

创建docker-compose.yml文件，内容如下：

version: "3"

services:
  dcgm:
    image: nvidia/dcgm-exporter:latest
    container_name: nvidia-dcgm-exporter
    ports:
    - 9400:9400
    restart: always
1
2
3
4
5
6
7
8
9

启动nvidia-dcgm-exporter容器

docker-compose up -d
1

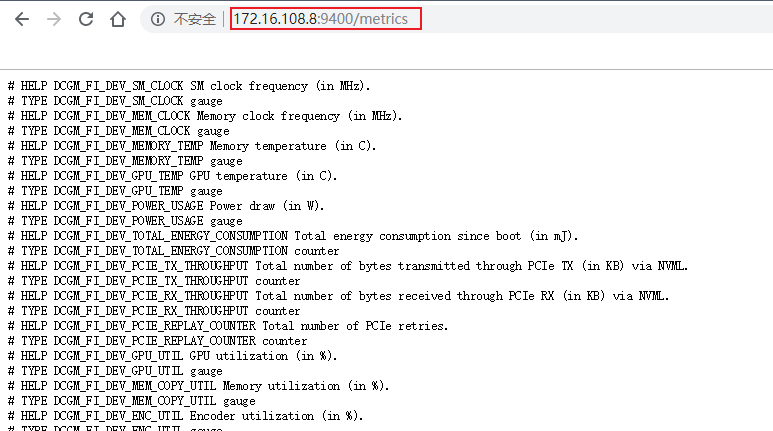

检查服务是否启动正常

部署完成！

# （三）部署cadvisor

将google-cadvisor_latest.tarDocker镜像上传到需要监控的服务器任意目录，导入镜像：

docker load < google-cadvisor_latest.tar
1

检查8080端口是否被占用，若占用了，选个你喜欢的端口就好。

创建docker-compose.yml文件，内容如下：

version: "3"

services:
  cadvisor:
    image: google/cadvisor:latest
    container_name: cadvisor
    ports:
    - 8080:8080
    restart: always
    volumes:
    - /:/rootfs:ro
    - /sys:/sys:ro
    - /var/lib/docker/:/var/lib/docker:ro
    - /var/run:/var/run:ro
    - /dev/disk/:/dev/disk:ro
    - /cgroup:/cgroup:ro
    devices:
     - /dev/kmsg
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

启动cadvisor容器

docker-compose up -d
1

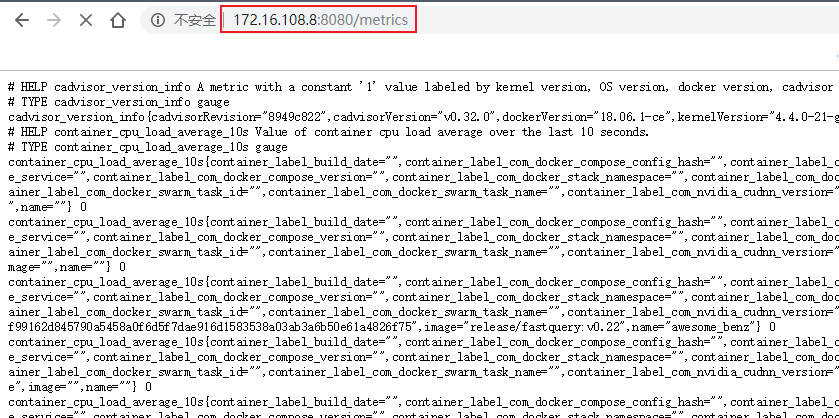

检查服务是否启动正常

部署完成！

# 二、部署&配置Prometheus

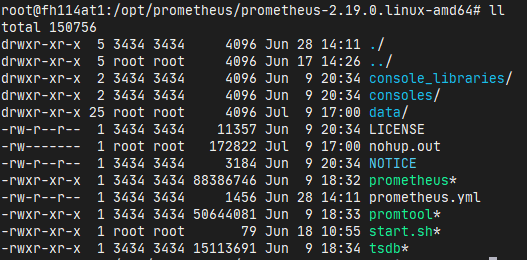

将prometheus-2.19.0.linux-amd64.tar.gz上传至服务器任意目录下并解压

# （一）配置prometheus.yml

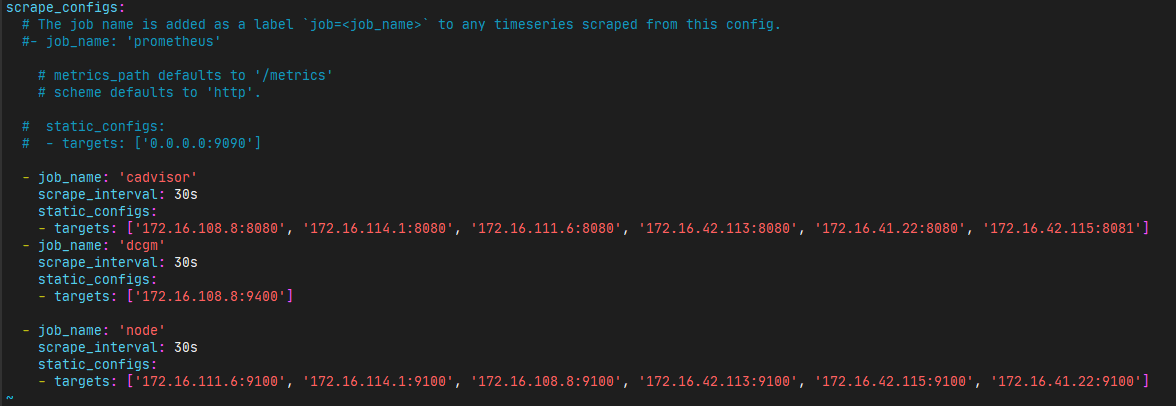

配置prometheus.yml文件的scrape_configs节点

scrape_configs:
  - job_name: 'cadvisor'
    scrape_interval: 30s
    static_configs:
    - targets: ['172.16.108.8:8080']
  - job_name: 'dcgm'
    scrape_interval: 30s
    static_configs:
    - targets: ['172.16.108.8:9400']

  - job_name: 'node'
    scrape_interval: 30s
    static_configs:
    - targets: ['172.16.108.8:9100']
1
2
3
4
5
6
7
8
9
10
11
12
13
14

检查9090端口是否被占用，若占用请参考./prometheus --help命令的提升修改启动端口。

# （二）启动prometheus服务

nohup ./prometheus --web.enable-admin-api --web.enable-lifecycle &
1

如何将服务设置为开机启动，注册为系统服务，请查阅《如何把应用服务注册到Systemd》一文

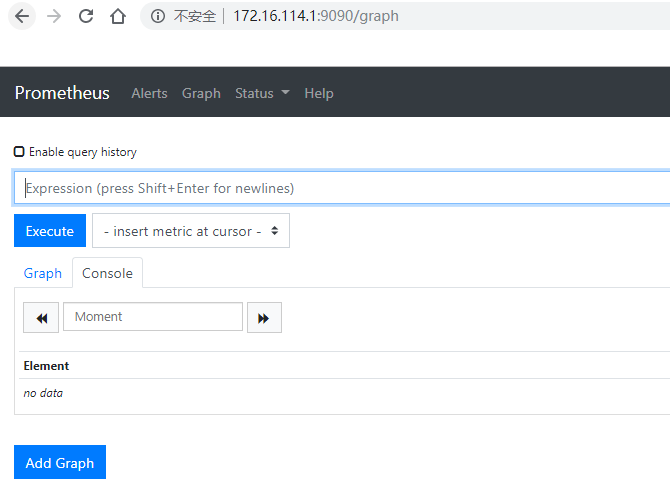

检查服务是否启动成功

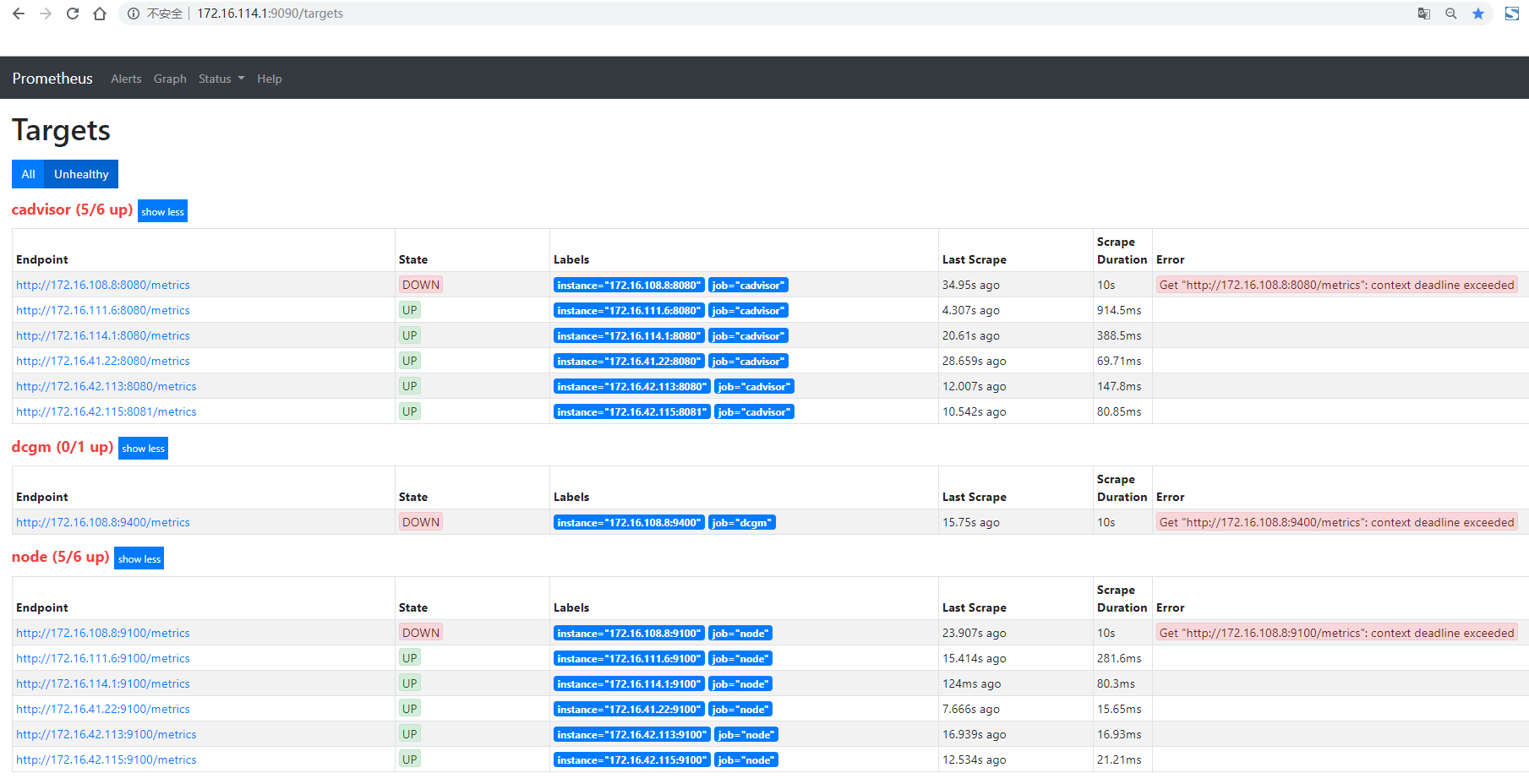

# （三）查看exporter信息是否拉取成功

等待30秒后，查看各个节点的信息上报情况

此处由于网络故障，114.1服务端和108.8的exporter节点网络不通，显示节点故障

# （四）增加更多节点

若有多个被监控服务器节点的exporter需要配置，按需添加即可，举个例子：

# （五） 热加载配置

执行如下命令即可让修改的配置文件生效，注意IP和端口根据实际情况修改

curl -X POST http://172.16.114.1:9090/-/reload
1

记得查看新增的exporter是否成功。

# 三、部署&配置Grafana

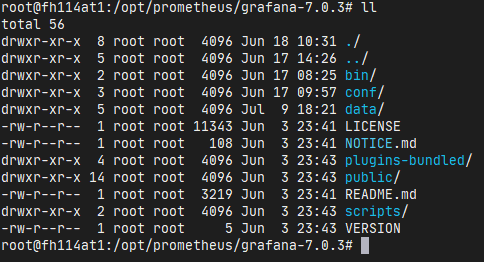

将grafana-7.0.3.linux-amd64.tar包上传至服务器任意目录下，并解压

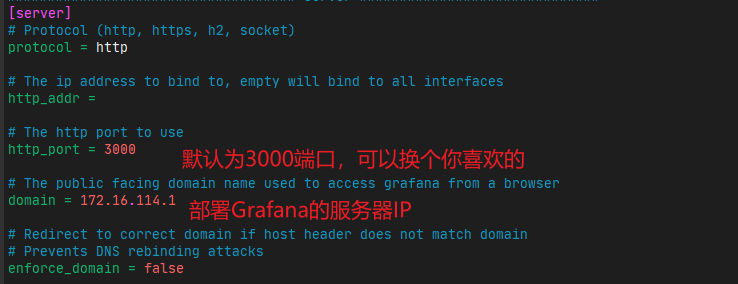

# （一）修改配置文件

进入conf目录下，修改defaults.ini配置文件，如下内容：

# （二）启动grafana服务

进入bin目录下，启动服务：

nohup ./grafana-server &
1

如何将服务设置为开机启动，注册为系统服务，请查阅《如何把应用服务注册到Systemd》一文

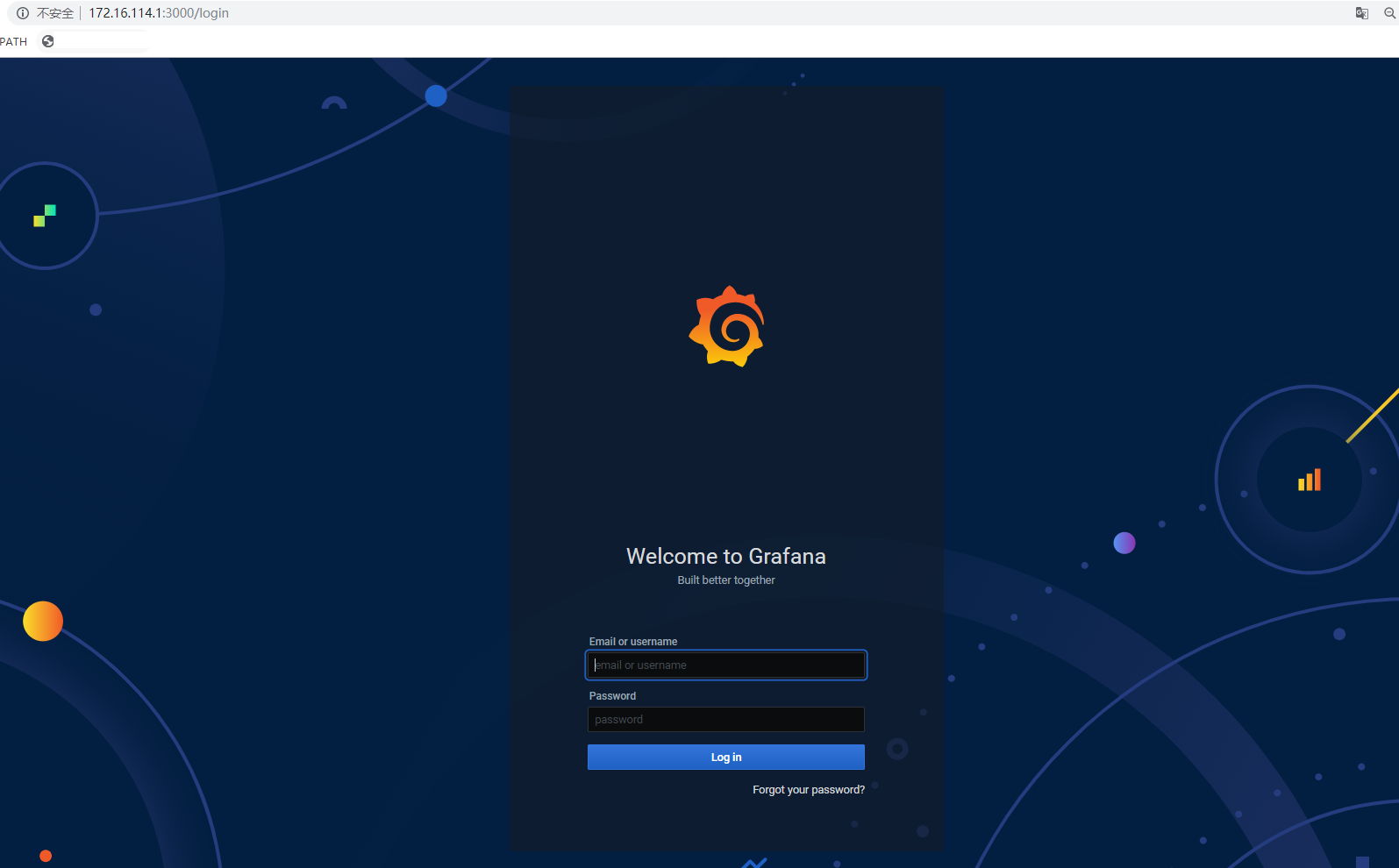

打开浏览器检查是否启动成功

第一次登陆，默认管理员账号密码为：admin/admin

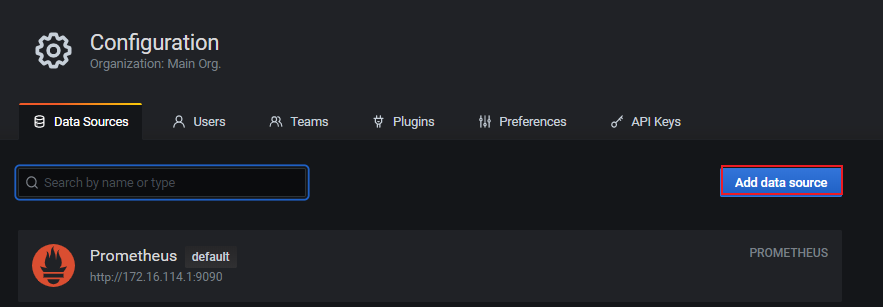

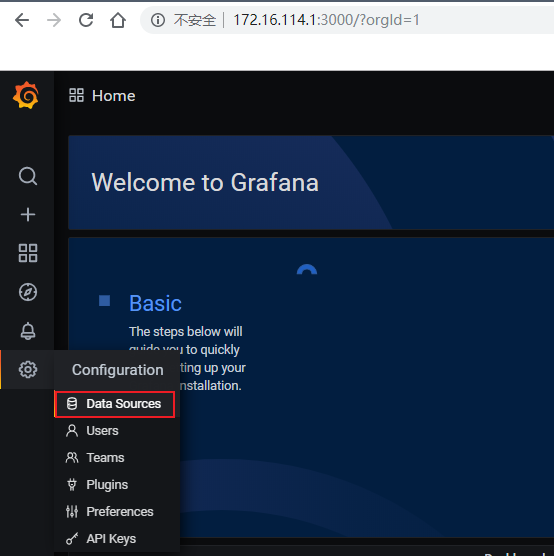

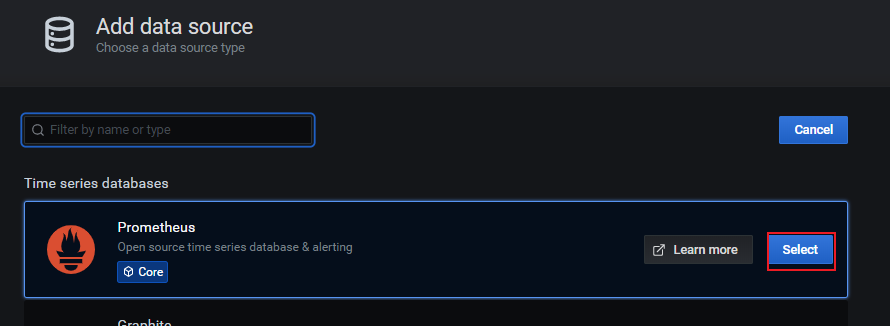

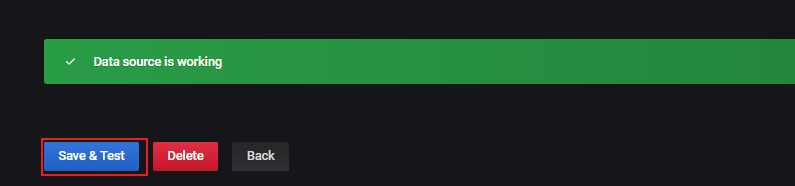

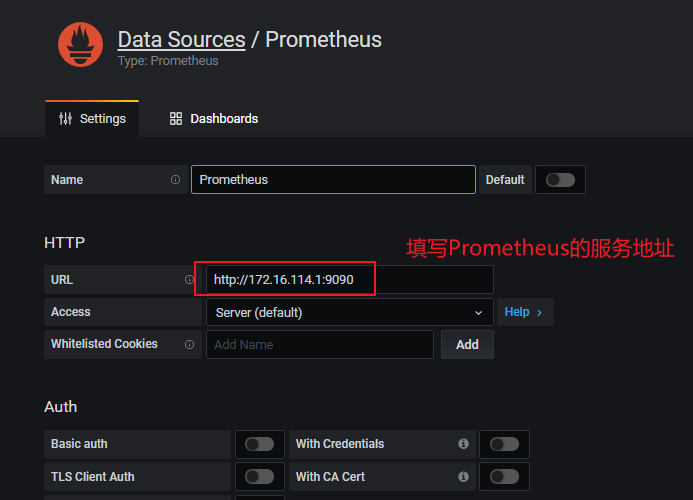

# （三）增加数据源

进入主页后，增加数据源配置：

# 四、配置Grafana报表

接下来离成功只有一步之遥了，配置DashBoard。 虽然Grafana很灵活，支持各类空间，各种维度，各种筛选条件，但纯手工打造DashBoard有一定的难度，我们走捷径，用最简单的办法最高的效率实现需求目标。

将热心群众配置好的文件导入即可。

DashBoard序号 名称 配置文件 下载地址
1 服务器资源监控看板 服务器资源监控看板-1593417269630.json http://172.16.111.6:40000/share/MITaVXhh
2 NVIDIA GPU 资源监控看板 NVIDIA GPU 资源监控看板-1594689242384.json http://172.16.111.6:40000/share/7zjPhoyS
3 Docker资源监控看板 Docker资源监控看板-1657684860817.json http://172.16.111.6:40000/share/zW0sF8bi

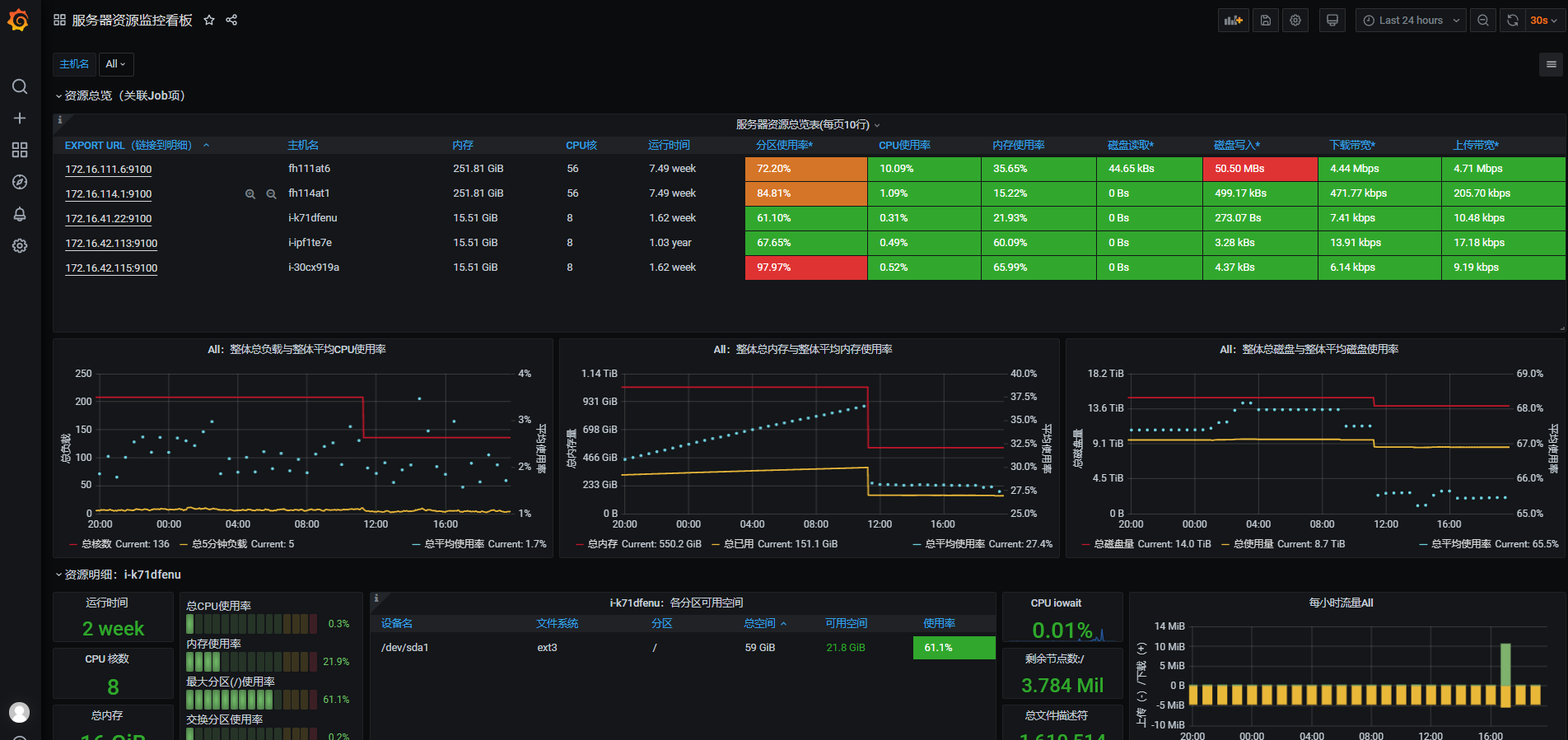

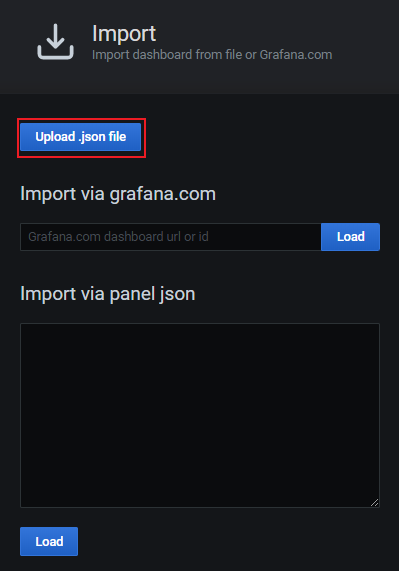

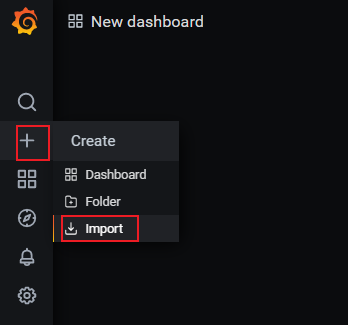

下面以服务器资源监控看板为例演示下导入操作：

上传下载好的JSON配置文件

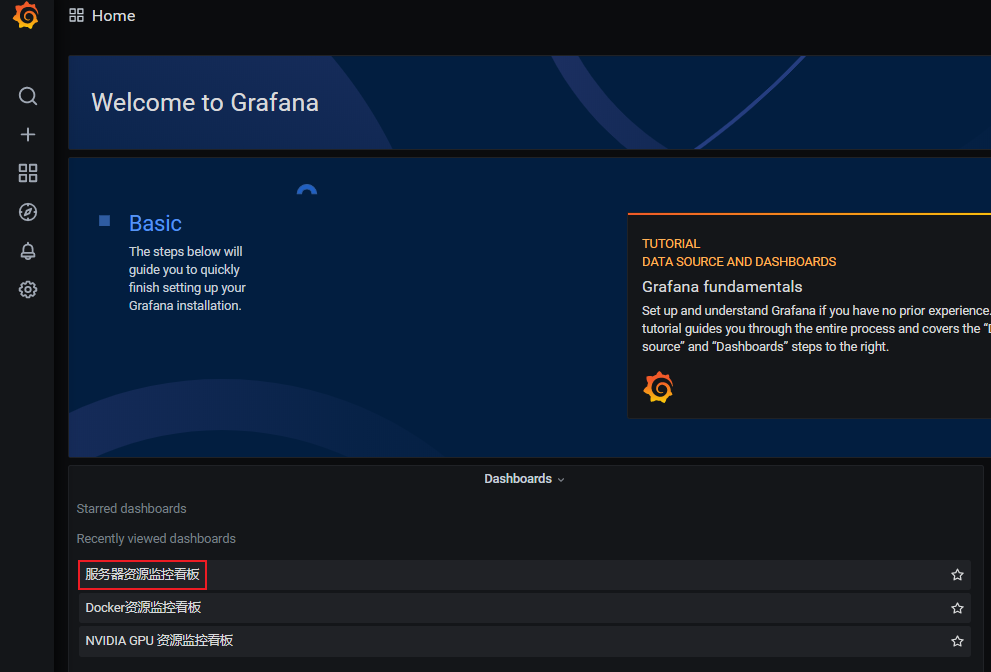

查看导入的DashBoard

大功告成！

# 注意事项

本文档的演示案例，没有进行相关服务守护配置，正式使用请注意配置，可以用的方法很多，比如使用Systemd，请参阅《如何把应用服务注册到Systemd》一文。
请注意Prometheus服务端的存储空间是否充足，避免写满磁盘。

#监控运维#Prometheus#Grafana#性能测试#工具
