AITDBManger开发指导

# 1 开发规范

警告

禁止在master分支进行开发！

# 1.1 克隆代码仓库到本地

提示

仅有首次参与开发的同学需要进行这个操作

在个人PC安装好Git，新建空文件夹，用于存储项目代码，在空文件夹内右键鼠标，选择Git Bash Here，打开Git命令行窗口。

在命令行窗口执行

git clone http://172.16.111.6:10080/AIT/BaseInfrastructure/AITDBManager.git

# 1.2 更新master分支代码

提示

刚刚完成克隆代码仓库的同学不需要这个操作；

其他情况需要先更新master分支代码；

cd AITDBManager
git checkout master
git pull

1
2
3

命令行窗口显示如下信息则说明已更新为最新代码。

Administrator@Evi1-PC MINGW64 /e/doc_demo/AITDBManager (master)
$ git pull
Already up to date.

1
2
3

# 1.3 创建开发分支

注意

分支命名要有意义；

分支命名要使用英文。

举个例子，我要新增一种身份证识别用途的标注数据，其分支名称可以命名为add_qr_code_recognition_image

git checkout -b add_qr_code_recognition_image

执行成功的效果如下所示，可以看到命令行窗口的分支提示已经变为新创建的分支。

Administrator@Evi1-PC MINGW64 /e/doc_demo/AITDBManager (master)
$ git checkout -b add_qr_code_recognition_image
Switched to a new branch 'add_qr_code_recognition_image'

Administrator@Evi1-PC MINGW64 /e/doc_demo/AITDBManager (add_qr_code_recognition_image)
$

1
2
3
4
5
6

接下来可以在新分支上进行代码开发。记得及时提交代码到GitLab，避免代码丢失。

# 1.4 完成开发后提交合并请求

完成开发的定义是什么？

服务端AITDBManager和客户端AITDBClient均完成开发，自测通过。

提示

分支合并请求在GitLab项目仓库的版本库->分支菜单下，对需要合并的分支进行操作。

开发完成，测试通过后，通过GitLab创建分支合并请求，待项目管理员代码审查通过后合入主干分支。

# 2 概述

提示

使用Python3.7.7版本进行开发和运行；
使用PypiManager (opens new window)作为pip源；
强烈建议使用virtualenv创建虚拟环境进行开发和运行

服务端开发基于Python 3.7.7版本，使用到第三方库主要如下：

SQLAlchemy，使用广泛的ORM组件，提供对关系型数据库的对象操作能力；
Alembic，与SQLAlchemy配套使用的数据库迁移工具，提供对数据库的“版本管理”能力；
FastAPI，高效易用，自带API文档的Web开发框架，提供各种API的开发的能力；

除Python外，服务端使用到的服务组件主要有MySQL5.7、MinIO。

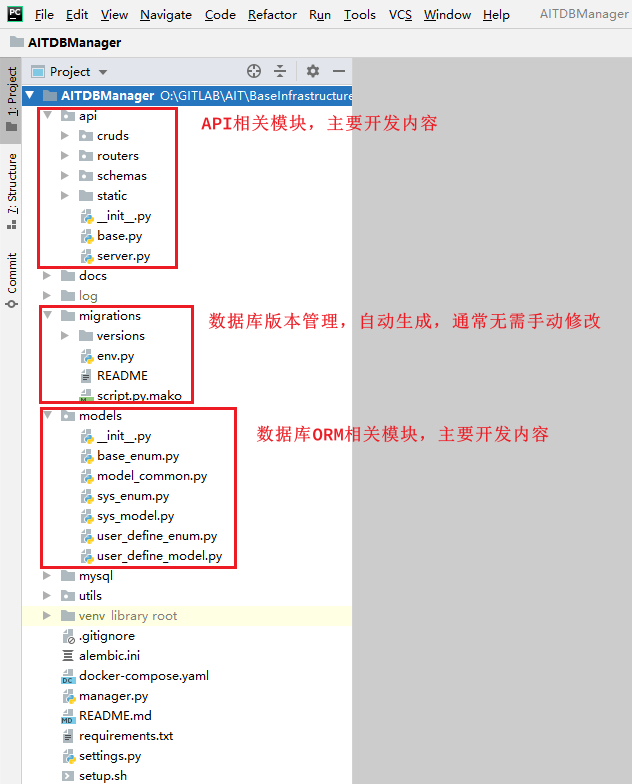

# 2.1 项目结构

对于开发人员来说，需要关注的主要内容为以下内容

点击查看

.
├── alembic.ini
├── api
│   ├── base.py
│   ├── cruds     【定义新增标注数据的数据库操作逻辑】
│   ├── __init__.py
│   ├── routers   【定义新增标注数据的路由地址】
│   ├── schemas   【定义新增标注数据请求体结构】
│   ├── server.py 【注册新增标注数据的路由方法】
│   └── static
├── docker-compose.yaml
├── docs
├── manager.py
├── migrations
├── models
│   ├── base_enum.py
│   ├── __init__.py
│   ├── model_common.py
│   ├── sys_enum.py
│   ├── sys_model.py
│   ├── user_define_enum.py  【可选：增加标注数据对应的model字段枚举类型，用于声明枚举类型】
│   └── user_define_model.py 【增加标注数据对应的数据库model，定义表结构，用于MySQL的CRUD操作】
├── mysql
├── README.md
├── requirements.txt
├── settings.py
├── setup.sh
└── utils

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

# 3 开发要点

警告

禁止在master分支进行开发！

情景提示，下文均以此情景展开

我们以二维码识别的图片标注数据为例进行讲解，已知每一张二维码识别图片的标注信息主要有如下内容：

二维码的坐标（数组类型，4个点，8个整型数字）
二维码所编码的文本信息（字符串，长度可能会比较大，比如一些URL地址）
是否为核心测试场景（字符串）

# 3.1 定义数据库model

为了能在数据库存储上文描述的图片二维码识别标注数据，我们需要先定义一张表来存储这些信息。

在models包的user_define_model.py文件中，新增如下代码：

点击查看

class AnnImageQRCodeRecognition(CommonTableArgsMixin, CommonColumnMixin, Base):
    """
    图片标注-二维码识别信息
    """
    __tablename__ = 'ann_image_qrcode_recognition'
    __table_args_map__ = {
        'comment': '图片标注-二维码识别信息'
    }

    image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
    coordinates_array = Column(JSON, nullable=False, comment='标注框坐标数组')
    annotation = Column(MEDIUMTEXT, nullable=False, comment='二维码对应标注内容')
    is_core_scene = Column(String(length=32), nullable=False, comment='二维码是否属于核心场景')

1
2
3
4
5
6
7
8
9
10
11
12
13

下面解读下这段代码的含义以及相关规范

# 3.1.1 model类名规范

标注数据的的model类名分为3段信息：Ann{FileType}{AnnotationDataType}

统一以Ann开头，
根据测试样本文件实体类型进行区分：Image、Audio、Video
最后是标注数据具体类别

model类统一继承自CommonTableArgsMixin, CommonColumnMixin, Base。其中CommonTableArgsMixin提供了对表参数的公共属性封装和参数支持；CommonColumnMixin包含了对公共字段的封装，可以简化代码。

class AnnImageQRCodeRecognition(CommonTableArgsMixin, CommonColumnMixin, Base):
    """
    图片标注-二维码识别信息
    """
    __tablename__ = 'ann_image_qrcode_recognition'
    __table_args_map__ = {
        'comment': '图片标注-二维码识别信息'
    }

    image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
    coordinates_array = Column(JSON, nullable=False, comment='标注框坐标数组')
    annotation = Column(MEDIUMTEXT, nullable=False, comment='二维码对应标注内容')
    is_core_scene = Column(String(length=32), nullable=False, comment='二维码是否属于核心场景')

1
2
3
4
5
6
7
8
9
10
11
12
13

# 3.1.2 model注释规范

根据测试样本实体类型，标注信息类别进行注释：

图片标注-XXXX
视频标注-XXXX
音频标注-XXXX

class AnnImageQRCodeRecognition(CommonTableArgsMixin, CommonColumnMixin, Base):
    """
    图片标注-二维码识别信息
    """
    __tablename__ = 'ann_image_qrcode_recognition'
    __table_args_map__ = {
        'comment': '图片标注-二维码识别信息'
    }

    image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
    coordinates_array = Column(JSON, nullable=False, comment='标注框坐标数组')
    annotation = Column(MEDIUMTEXT, nullable=False, comment='二维码对应标注内容')
    is_core_scene = Column(String(length=32), nullable=False, comment='二维码是否属于核心场景')

1
2
3
4
5
6
7
8
9
10
11
12
13

# 3.1.3 model的table参数规范

必须要填写的字段为__tablename__、__table_args_map__，可选字段为__table_args_array__。

__tablename__为数据库表名称，统一小写，下划线分隔，即对驼峰命名的model类名改为下划线分隔的小写表名；
__table_args_map__为字典参数，需要填写其comment值为model的注释，此字段用于在数据库中声明表名注释
__table_args_array__为列表参数，一般用于声明联合索引，通常用不到，使用示例__table_args_array__ = [UniqueConstraint('category', 'cn_name', 'en_name', name='uk_ds')]

class AnnImageQRCodeRecognition(CommonTableArgsMixin, CommonColumnMixin, Base):
    """
    图片标注-二维码识别信息
    """
    __tablename__ = 'ann_image_qrcode_recognition'
    __table_args_map__ = {
        'comment': '图片标注-二维码识别信息'
    }

    image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
    coordinates_array = Column(JSON, nullable=False, comment='标注框坐标数组')
    annotation = Column(MEDIUMTEXT, nullable=False, comment='二维码对应标注内容')
    is_core_scene = Column(String(length=32), nullable=False, comment='二维码是否属于核心场景')

1
2
3
4
5
6
7
8
9
10
11
12
13

# 3.1.4 model的字段规范

字段按照作用通常可以分为2类，

根据测试样本实体文件类型，有文件md5值的一个唯一索引字段，保证标注数据的唯一性，其为元数据表的外键；
标注数据的描述信息。

md5唯一索引字段根据测试样本实体文件文件类型有如下3种：

image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
audio = Column(String(length=32), ForeignKey('audio_meta.md5'), unique=True, nullable=False, comment='音频文件md5')
video = Column(String(length=32), ForeignKey('video_meta.md5'), unique=True, nullable=False, comment='视频文件md5值')

其他字段就是对应的标注数据信息了，通常遵循如下字段类型：

JSON：用于定义坐标信息，或者不便于逐个字段定义的非常复杂的标注信息；
MEDIUMTEXT：用于定义长度很大的字符串，最长可支持16MB大小的字符串；
String：通常用于定义普通长度的字符串，根据实际情况定义字段长度，比如姓名字段其长度可以定义为String(length=4)，其长队最大为65532个字节；
Integer：用于定义整型数字信息；
Float：用于定义浮点型数字信息；
Enum：用于定义枚举类型信息，通常还会设定默认值，但使用枚举类型必须先在user_define_enum.py文件定义。

# 3.1.4.1 Enum类型定义

枚举类型定义及使用示例

# 在user_define_enum.py定义枚举类型
class OCRComposing(str, Enum):
    """图片标注-OCR信息-文字排版类别"""
    horizontal = '水平排版'
    vertical = '竖直排版'
    hybrid = '混合排版'
    unmark = '未标注排版类别'


# 在user_define_model.py使用定义的枚举类型
class AnnImageUniversalOCR(CommonTableArgsMixin, CommonColumnMixin, Base):
    """
    图片标注-通用OCR信息表
    """
    __tablename__ = 'ann_image_universal_ocr'
    __table_args_map__ = {
        'comment': '图片标注-通用OCR信息表'
    }
    image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
    coordinates_array = Column(JSON, nullable=False, comment='标注框坐标数组')
    annotation_array = Column(JSON, nullable=False, comment='标注文本信息数组')
    box_composing_array = Column(JSON, nullable=False, comment='标注框布局类别数组')
    composing = Column(Enum(OCRComposing), nullable=False, default=OCRComposing.unmark, comment='图片文字排版类别')
    sensibility = Column(Enum(OCRSensibility), nullable=False, default=OCRSensibility.unmark, comment='内容敏感类别')

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

class AnnImageQRCodeRecognition(CommonTableArgsMixin, CommonColumnMixin, Base):
    """
    图片标注-二维码识别信息
    """
    __tablename__ = 'ann_image_qrcode_recognition'
    __table_args_map__ = {
        'comment': '图片标注-二维码识别信息'
    }

    image = Column(String(length=32), ForeignKey('image_meta.md5'), unique=True, nullable=False, comment='图片文件md5值')
    coordinates_array = Column(JSON, nullable=False, comment='标注框坐标数组')
    annotation = Column(MEDIUMTEXT, nullable=False, comment='二维码对应标注内容')
    is_core_scene = Column(String(length=32), nullable=False, comment='二维码是否属于核心场景')

1
2
3
4
5
6
7
8
9
10
11
12
13

# 3.2 定义API请求体结构

在api/schemas目录下新建ann_image_qrcode_recognition.py文件，用于定义图片标注-二维码识别信息的API数据校验和字段映射逻辑。

新建3个类，数据校验基础定义根据model的表字段名称和类型来定义，注意注释要正确。

AnnImageQRCodeRecognitionBase
AnnImageQRCodeRecognitionCreate
AnnImageQRCodeRecognition

示例代码

class AnnImageQRCodeRecognitionBase(BaseModel, extra=Extra.forbid):
    """图片标注-二维码识别信息API数据校验基础定义"""
    image: str = Field(..., description='图片文件md5值')
    coordinates_array: List[List[int]] = Field(..., description='标注框坐标数组')
    annotation: str = Field(..., description='二维码对应标注内容')
    is_core_scene: str = Field(..., description='二维码是否属于核心场景')
    remark: Optional[str] = Field(None, description='备注信息')
    status: Optional[DeleteStatusEnum] = Field(DeleteStatusEnum.not_delete, description='是否被逻辑删除')


class AnnImageQRCodeRecognitionCreate(AnnImageQRCodeRecognitionBase):
    """图片标注-二维码识别信息API数据校验基础定义-新增数据"""


class AnnImageQRCodeRecognition(AnnImageQRCodeRecognitionBase):
    """图片标注-二维码识别信息API数据校验基础定义-数据读取和响应体"""
    create_time: Optional[datetime] = None
    update_time: Optional[datetime] = None

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

# 3.3 定义API数据库操作逻辑

在api/cruds目录下新增ann_image_qrcode_recognition.py文件，用于定义图片标注-二维码识别信息的API对数据库的增删改查逻辑。

要点：

导入在schemas中定义的AnnImageQRCodeRecognitionCreate类；
新建数据入库方法create_ann_image_qrcode_recognition，注意修改注释；

示例代码

from AITUtils.log import logger

import models.user_define_model as model
from api.schemas.base_schema import ResponseBase
from api.schemas.ann_image_qrcode_recognition import AnnImageQRCodeRecognitionCreate
from api.base import DB
from utils.error_code import error_code


@logger.catch(reraise=True)
def create_ann_image_qrcode_recognition(db: DB, ann_image_qrcode_recognition: AnnImageQRCodeRecognitionCreate):
    """新增图片标注-二维码识别信息"""
    description = create_ann_image_qrcode_recognition.__doc__.strip()
    try:
        db.insert_or_update(model.AnnImageQRCodeRecognition, **ann_image_qrcode_recognition.dict())
        resp_data = ResponseBase(description=description).dict()
    except Exception as err:
        status = error_code.DB_INSERT_OR_UPDATE_ERROR.get('code')
        message = f'''{error_code.DB_INSERT_OR_UPDATE_ERROR.get('description')}: {str(err)}'''
        resp_data = ResponseBase(description=description,
                                 status=status,
                                 message=message).dict()
    else:
        db.session.commit()
    return resp_data

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

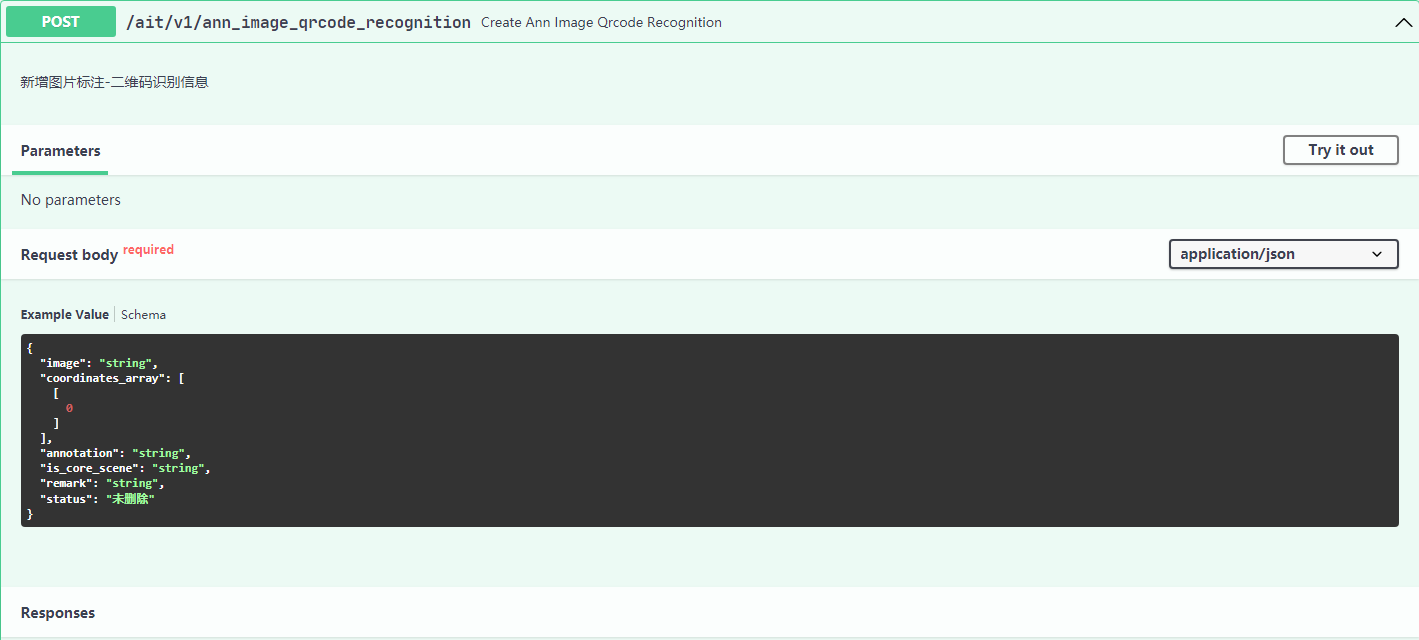

# 3.4 定义API路由

在api/routers目录下新增ann_image_qrcode_recognition.py文件，用于定义图片标注-二维码识别信息的API路由地址和请求体结构。

要点：

导入在schemas中定义的AnnImageQRCodeRecognitionCreate类；
导入在cruds中定义的ann_image_qrcode_recognition方法；
新建数据API操作方法create_ann_image_qrcode_recognition，注意修改注释；

示例代码

from fastapi import Depends

import api.cruds.ann_image_qrcode_recognition as crud
from api.schemas.base_schema import ResponseBase
from api.schemas.ann_image_qrcode_recognition import AnnImageQRCodeRecognitionCreate
from api.base import DB, get_db, router


@router.post('/ann_image_qrcode_recognition', response_model=ResponseBase)
def create_ann_image_qrcode_recognition(ann_image_qrcode_recognition_data: AnnImageQRCodeRecognitionCreate,
                                        db: DB = Depends(get_db)):
    """新增图片标注-二维码识别信息"""
    return crud.create_ann_image_qrcode_recognition(db=db,
                                                    ann_image_qrcode_recognition=ann_image_qrcode_recognition_data)

1
2
3
4
5
6
7
8
9
10
11
12
13
14

# 3.5 注册API路由

修改api/server.py文件，导入在api/routers定义的图片标注-二维码识别的路由ann_image_qrcode_recognition，并进行路由注册。

示例代码

from api.routers import dynamic_query
from api.routers import equipment_info
from api.routers import data_source_info
from api.routers import system_dict
from api.routers import oss_info
from api.routers import identity_info
from api.routers import audio_meta
from api.routers import image_meta
from api.routers import video_meta
from api.routers import ann_image_qrcode_recognition


app.include_router(dynamic_query.router)
app.include_router(equipment_info.router)
app.include_router(data_source_info.router)
app.include_router(system_dict.router)
app.include_router(oss_info.router)
app.include_router(identity_info.router)
app.include_router(audio_meta.router)
app.include_router(image_meta.router)
app.include_router(video_meta.router)
app.include_router(ann_image_qrcode_recognition.router)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 3.6 更新数据库表结构

在项目根目录打开命令行窗口执行如下命令，

警告

命令中的MSG，应为本次开发新增的或修改的数据库表model内容；
必须用英文书写；

举个例子，本示例场景可以写为alembic revision --autogenerate -m "add ann_image_qrcode_recognition"

 alembic revision --autogenerate -m "MSG"
 alembic upgrade head

1
2

# 3.7 本地启动API服务条数自测

# 3.7.1 启动本地API服务

在本地允许manager.py，服务可以正常启动且无报错：

O:\GITLAB\AIT\BaseInfrastructure\AITDBManager\venv\Scripts\python.exe O:/GITLAB/AIT/BaseInfrastructure/AITDBManager/manager.py
2021-11-12 15:15:38 | INFO  | manager __create_bucket__:75 - 无需创建Minio存储桶
2021-11-12 15:15:38 | INFO  | manager __load_sys_dict__:110 - 共计69个字典码
2021-11-12 15:15:39 | INFO  | server serve:64 - Started server process [12040]
2021-11-12 15:15:39 | INFO  | on startup:26 - Waiting for application startup.
2021-11-12 15:15:39 | INFO  | on startup:38 - Application startup complete.
2021-11-12 15:15:39 | INFO  | server _log_started_message:204 - Uvicorn running on http://0.0.0.0:5000 (Press CTRL+C to quit)

1
2
3
4
5
6
7

# 3.7.2 访问本地API Doc

Chrome浏览器打开 http://127.0.0.1:5000/docs ，确认新增的图片标注-二维码识别API接口成功。

#

#智能算法测试

上次更新: 7/26/2026, 3:17:15 PM

← 智能算法测试样本管理简介 AITDBClient开发指导→
