AITDBClient开发指导

# 1 开发规范

警告

禁止在master分支进行开发！

# 1.1 克隆代码仓库到本地

提示

仅有首次参与开发的同学需要进行这个操作

在个人PC安装好Git，新建空文件夹，用于存储项目代码，在空文件夹内右键鼠标，选择Git Bash Here，打开Git命令行窗口。

在命令行窗口执行

git clone http://172.16.111.6:10080/AIT/BaseInfrastructure/AITDBClient.git
1

# 1.2 更新master分支代码

提示

刚刚完成克隆代码仓库的同学不需要这个操作；

其他情况需要先更新master分支代码；

cd AITDBManager
git checkout master
git pull
1
2
3

命令行窗口显示如下信息则说明已更新为最新代码。

Administrator@Evi1-PC MINGW64 /e/doc_demo/AITDBClient (master)
$ git pull
Already up to date.
1
2
3

# 1.3 创建开发分支

注意

分支命名要有意义；

分支命名要使用英文。

举个例子，我要新增一项二维码识别用途的标注数据，其分支名称可以命名为add_qr_code_recognition_image

git checkout -b add_qr_code_recognition_image
1

执行成功的效果如下所示，可以看到命令行窗口的分支提示已经变为新创建的分支。

Administrator@Evi1-PC MINGW64 /e/doc_demo/AITDBClient (master)
$ git checkout -b add_qr_code_recognition_image
Switched to a new branch 'add_qr_code_recognition_image'

Administrator@Evi1-PC MINGW64 /e/doc_demo/AITDBClient (add_qr_code_recognition_image)
$
1
2
3
4
5
6

接下来可以在新分支上进行代码开发。

# 1.4 完成开发后提交合并请求

完成开发的定义是什么？

服务端AITDBManager和客户端AITDBClient均完成开发，自测通过。

提示

分支合并请求在GitLab项目仓库的版本库->分支菜单下，对需要合并的分支进行操作。

开发完成，测试通过后，通过GitLab创建分支合并请求，待项目管理员代码审查通过后合入主干分支。

# 2 概述

提示

  • 使用Python3.7.7版本进行开发和运行；
  • 使用PypiManager (opens new window)作为pip源；
  • 强烈建议使用virtualenv创建虚拟环境进行开发和运行

# 2.1 项目结构

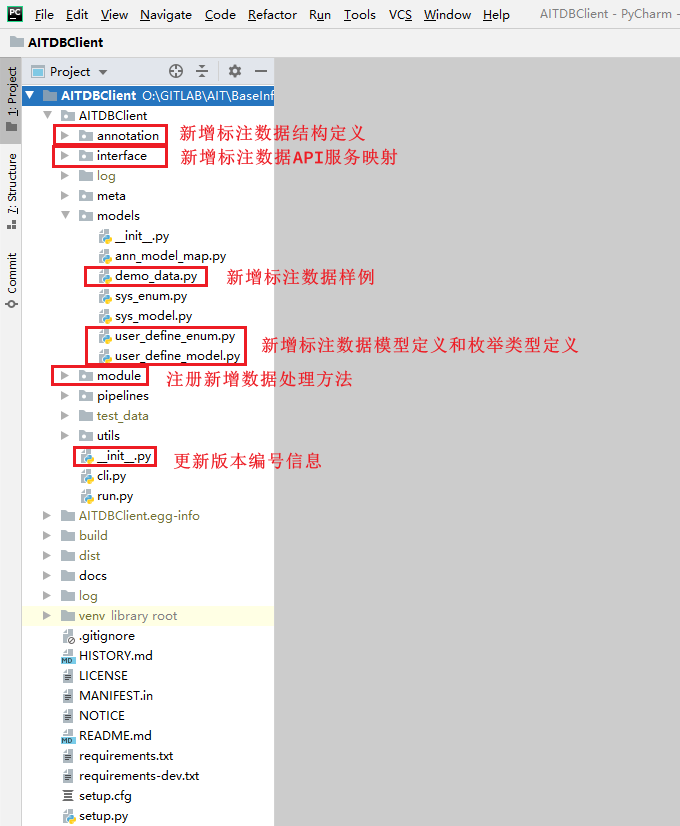

image-20211112161723734

对于开发人员来说，需要关注的主要内容为以下内容

点击查看


































.
├── AITDBClient
│   ├── annotation               【定义新增标注数据的API服务请求体】
│   ├── interface                【定义新增标注数据的API服务请求URL和请求方式】
│   ├── meta
│   ├── models
│   │   ├── ann_model_map.py
│   │   ├── demo_data.py         【定义新增标注数据的示例】
│   │   ├── __init__.py
│   │   ├── sys_enum.py
│   │   ├── sys_model.py
│   │   ├── user_define_enum.py  【可选：增加标注数据对应的model字段枚举类型，用于声明枚举类型】
│   │   └── user_define_model.py 【增加标注数据对应的数据库model，定义标注数据结构】
│   ├── module
│   │   ├── build_meta.py
│   │   ├── __init__.py
│   │   ├── build_payload.py     【绑定标注数据的API请求体构造方法】
│   │   └── registry.py          【绑定标注数据的API接口方法】
│   ├── pipelines
│   ├── run.py
│   ├── utils
│   ├── cli.py
│   └── __init__.py
├── docs
├── HISTORY.md
├── LICENSE
├── MANIFEST.in
├── NOTICE
├── README.md
├── requirements-dev.txt
├── requirements.txt
├── setup.cfg
└── setup.py
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

# 3 开发要点

警告

禁止在master分支进行开发！

情景提示，下文均以此情景展开

我们以二维码识别的图片标注数据为例进行讲解，已知每一张二维码识别图片的标注信息主要有如下内容：

  • 二维码的坐标（数组类型，4个点，8个整型数字）
  • 二维码所编码的文本信息（字符串，长度可能会比较大，比如一些URL地址）
  • 是否为核心测试场景（字符串）

# 3.1 定义标注数据结构

在models包的user_define_model.py文件中，新增如下代码：

点击查看
class AnnImageQRCodeRecognition(BaseModel, extra=Extra.forbid):
    """图片标注-二维码识别信息数据结构定义"""
    data_source: DataSourceInfo = Field(..., description='数据源信息')
    equipment: EquipmentInfo = Field(..., description='设备信息')
    file_name: str = Field(..., description='图片文件名称')
    coordinates_array: List[List[int]] = Field(..., description='标注框坐标数组')
    annotation: str = Field(..., description='二维码对应标注内容')
    is_core_scene: str = Field(..., description='二维码是否属于核心场景')
    remark: Optional[str] = Field(None, description='备注信息')
    status: Optional[DeleteStatusEnum] = Field(DeleteStatusEnum.not_delete, description='是否被逻辑删除')
1
2
3
4
5
6
7
8
9
10

# 3.1.1 model类名规范

标注数据的的model类名分为3段信息：Ann{FileType}{AnnotationDataType}

  1. 统一以Ann开头，
  2. 根据测试样本文件实体类型进行区分：Image、Audio、Video
  3. 最后是标注数据具体类别











class AnnImageQRCodeRecognition(BaseModel, extra=Extra.forbid):
    """图片标注-二维码识别信息数据结构定义"""
    data_source: DataSourceInfo = Field(..., description='数据源信息')
    equipment: EquipmentInfo = Field(..., description='设备信息')
    file_name: str = Field(..., description='图片文件名称')
    coordinates_array: List[List[int]] = Field(..., description='标注框坐标数组')
    annotation: str = Field(..., description='二维码对应标注内容')
    is_core_scene: str = Field(..., description='二维码是否属于核心场景')
    remark: Optional[str] = Field(None, description='备注信息')
    status: Optional[DeleteStatusEnum] = Field(DeleteStatusEnum.not_delete, description='是否被逻辑删除')
1
2
3
4
5
6
7
8
9
10

# 3.1.2 model注释规范

根据测试样本实体类型，标注信息类别进行注释：

  1. 图片标注-XXXX
  2. 视频标注-XXXX
  3. 音频标注-XXXX











class AnnImageQRCodeRecognition(BaseModel, extra=Extra.forbid):
    """图片标注-二维码识别信息数据结构定义"""
    data_source: DataSourceInfo = Field(..., description='数据源信息')
    equipment: EquipmentInfo = Field(..., description='设备信息')
    file_name: str = Field(..., description='图片文件名称')
    coordinates_array: List[List[int]] = Field(..., description='标注框坐标数组')
    annotation: str = Field(..., description='二维码对应标注内容')
    is_core_scene: str = Field(..., description='二维码是否属于核心场景')
    remark: Optional[str] = Field(None, description='备注信息')
    status: Optional[DeleteStatusEnum] = Field(DeleteStatusEnum.not_delete, description='是否被逻辑删除')
1
2
3
4
5
6
7
8
9
10

# 3.1.3 model字段规范

字段按照作用通常可以分为2类，

  1. 通用基础字段；
  2. 标注数据的描述信息。

通用基础字段为：

  • data_source：数据源信息【必填字段，无需修改】
  • equipment：设备信息【选填字段，若没有设备信息可以不定义此字段】
  • file_name：文件名称【必填字段，需要注意根据文件类型修改注释】
  • remark：备注信息【选填字段，默认值为None】
  • status：数据状态【选填字段，默认为未删除】

其他字段根据标注数据实际情况定义即可，标注数据字段定义必须与AITDBManager的API请求体结构定义相匹配。

枚举类型字段定义参照：AITDBManager开发指导 3.1.4.1 Enum类型定义












class AnnImageQRCodeRecognition(BaseModel, extra=Extra.forbid):
    """图片标注-二维码识别信息数据结构定义"""
    data_source: DataSourceInfo = Field(..., description='数据源信息')
    equipment: EquipmentInfo = Field(..., description='设备信息')
    file_name: str = Field(..., description='图片文件名称')
    coordinates_array: List[List[int]] = Field(..., description='标注框坐标数组')
    annotation: str = Field(..., description='二维码对应标注内容')
    is_core_scene: str = Field(..., description='二维码是否属于核心场景')
    remark: Optional[str] = Field(None, description='备注信息')
    status: Optional[DeleteStatusEnum] = Field(DeleteStatusEnum.not_delete, description='是否被逻辑删除')
1
2
3
4
5
6
7
8
9
10

# 3.2 增加标注数据样例

在models的demo_data.py中新增标注数据demo。
























DEMO_DATA = {
    'AnnAudioVoicePrint': {...},
    'AnnAudioASRSpeech': {...},
    'AnnImageQRCodeRecognition': {
        "data_source": {
            "category": "图片",
            "cn_name": "二维码识别测试数据",
            "en_name": "QRcode_recognition",
            "description": "新疆海量、互联网采集、手机翻拍、程序生成的二维码图片"
        },
        "file_name": "10.jpg",
        "equipment": {
            "cn_name": "未知",
            "en_name": "未知",
            "manufacturer": "未知",
            "category": "未知"
        },
        "coordinates_array": [[166, 298, 166, 417, 289, 417, 289, 298]],
        "annotation": "https://weixin.qq.com/r/enWIkCrEtnfJrW7z9yBo",
        "is_core_scene": "yes"
    },
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 3.3 增加标注数据API请求体构造方法

在annotation目录新建ann_image_qrcode_recognition.py文件，新建get_ann_image_qrcode_recognition_payload方法，注意需要对请求体调用remove_none_item_from_dict方法进行预处理。

笔记

文件名命名规则: ann_{文件类型}_{标注数据类型}.py

方法命名规则: get_ann_{文件类型}_{标注数据类型}_payload
























"""构造图片二维码识别信息标注样本信息"""

from AITDBClient.utils.data_transform import remove_none_item_from_dict


def get_ann_image_qrcode_recognition_payload(json_data: dict, md5: str, identity_id: int = 0):
    """
    构造图片二维码识别信息标注样本信息
    :param json_data:
    :param md5:
    :param identity_id:
    :return:
    """
    payload = {
        'image': md5,
        'coordinates_array': json_data.get('coordinates_array', None),
        'annotation': json_data.get('annotation', None),
        'is_core_scene': json_data.get('is_core_scene', None),
        'remark': json_data.get('remark', None),
        'status': json_data.get('status', '未删除')
    }
    return remove_none_item_from_dict(payload)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 3.4 增加标注数据API注册方法

在interface目录新建ann_image_qrcode_recognition.py文件，新建registry_ann_image_qrcode_recognition方法。

笔记

文件名命名规则: ann_{文件类型}_{标注数据类型}.py

方法命名规则: ``registry_ann_{文件类型}_{标注数据类型}`























"""注册图片二维码识别信息标注样本信息"""

import sys

from AITDBClient.utils.http_util import http_cli
from AITDBClient import __API_PREFIX__

from AITUtils.log import logger


@logger.catch(reraise=True)
def registry_ann_image_qrcode_recognition(ann_data: dict):
    """
    注册二维码识别标注样本信息
    """
    resp = http_cli(method='post',
                    url=f'{__API_PREFIX__}/ann_image_qrcode_recognition',
                    payload=ann_data)
    if resp['message'] != 'ok':
        logger.error(f'{registry_ann_image_qrcode_recognition.__doc__.strip()}失败: {resp} payload: {ann_data}')
        sys.exit(-1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# 3.5 绑定标注数据API请求体构造方法

在module的build_payload.py中绑定构造请求体的方法。

  • 导入“二维码识别”标注数据构造方法

  • 增加根据``module_name`判断标注数据构造方法的条件判断






























"""根据数据model判断使用哪个标注数据构造的方法"""

import sys

from AITUtils.log import logger

from AITDBClient.annotation.ann_audio_voiceprint import get_ann_audio_voiceprint_payload
from AITDBClient.annotation.ann_audio_asr_speech import get_ann_audio_asr_speech_payload
from AITDBClient.annotation.ann_image_qrcode_recognition import get_ann_image_qrcode_recognition_payload


def chose_build_payload_func(module_name):
    """
    根据模型选择请求体构造的方法
    :param module_name:
    :return:
    """
    if module_name == 'AnnAudioVoicePrint':
        ann_func = get_ann_audio_voiceprint_payload
    elif module_name == 'AnnAudioASRSpeech':
        ann_func = get_ann_audio_asr_speech_payload
    elif module_name == 'AnnImageQRCodeRecognition':
        ann_func = get_ann_image_qrcode_recognition_payload
    else:
        # __get_model_name__方法已经做过校验了，此处的校验其实为冗余捕获
        logger.error(f'请检查标注数据模型是否支持! 输入的标注数据模型: {module_name}')
        sys.exit(-1)
    return ann_func
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

# 3.6 绑定标注数据API注册方法

在module的registry.py中绑定标注数据API的方法。

  • 导入“二维码识别”标注数据注册方法
  • 增加根据``module_name`判断标注数据注册方法的条件判断




























import sys

from AITUtils.log import logger

from AITDBClient.interface.common import registry_audio_meta, registry_image_meta, registry_video_meta
from AITDBClient.interface.ann_audio_voiceprint import registry_ann_audio_voiceprint
from AITDBClient.interface.ann_audio_asr_speech import registry_ann_audio_asr_speech
from AITDBClient.interface.ann_image_qrcode_recognition import registry_ann_image_qrcode_recognition


@logger.catch(reraise=True)
def registry_ann_data(model_name, ann_data_payload):
    """
    注册标注数据
    :param model_name:
    :param ann_data_payload:
    :return:
    """
    if model_name == 'AnnAudioVoicePrint':
        registry_ann_audio_voiceprint(ann_data=ann_data_payload)
    elif model_name == 'AnnAudioASRSpeech':
        registry_ann_audio_asr_speech(ann_data=ann_data_payload)
    elif model_name == 'AnnImageQRCodeRecognition':
        registry_ann_image_qrcode_recognition(ann_data=ann_data_payload)
    else:
        logger.error('注册标注数据失败，当前数据模型不支持...请联系管理员')
        sys.exit(-1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

# 3.7 更新版本号

更新__init__.py文件的__version__ = 'x.y.z'

版本号升级规则 ：增加数据模型y加1，修改缺陷z加1，示例如下：




__version__ = '1.12.0'
__description__ = 'AI Test Data DataBase Manager Client.'
1
2

# 3.8 更新release-note

在HISTORY.md中添加本次代码修改内容，示例如下：

1.12.0 (2021-11-04)
------------------
- 发布1.12.0版本，支持护照识别`AnnImageBusinessRecognition`  by jma
1
2
3
  • 记得更新版本号
  • 记得注明修改人

# 3.9 打包上传

在setup.py文件所在目录的命令行窗口执行python setup.py bdist_wheel命令，执行成功后会在dist目录下生成最新版本的whl包；

将whl包上传至PyPi Manager (opens new window)。

# 4 自测指导

# 4.1 更新服务端

# 4.1.1 进入容器

登录服务器，执行如下命令进入AITDBManager容器：

docker exec -it AITDBManager bash
1

# 4.1.2 更新开发分支代码

提示

前提是PC开发完成后的代码有提交到GitLab，才能在服务器更新服务端代码。

root@249289b26de8:/# cd /home/AITDBManager/
root@249289b26de8:/home/AITDBManager# git pull
root@249289b26de8:/home/AITDBManager# git checkout add_qr_code_recognition_image
1
2
3
4

# 4.1.3 重启服务

root@249289b26de8:/home/AITDBManager# systemctl restart aitdbmanager
root@249289b26de8:/home/AITDBManager# systemctl status aitdbmanager
● aitdbmanager.service - AITDBManager
   Loaded: loaded (/etc/systemd/system/aitdbmanager.service; enabled; vendor preset: enabled)
   Active: active (running) since Mon 2021-11-15 07:49:52 GMT; 5s ago
 Main PID: 162780 (python)
    Tasks: 3 (limit: 29491)
   Memory: 65.3M
   CGroup: /docker/249289b26de8f51e2cac9847a386d26f181ec78611f867437cfadaf9bcef63ee/system.slice/aitdbmanager.service
           └─162780 /usr/local/bin/python /home/AITDBManager/manager.py

Nov 15 07:49:52 249289b26de8 systemd[1]: Started AITDBManager.
Nov 15 07:49:55 249289b26de8 python[162780]: 2021-11-15 07:49:55 | INFO  | manager __create_bucket__:75 - 无需创建Minio存储桶
Nov 15 07:49:55 249289b26de8 python[162780]: 2021-11-15 07:49:55 | INFO  | manager __load_sys_dict__:110 - 共计69个字典码
Nov 15 07:49:56 249289b26de8 python[162780]: 2021-11-15 07:49:56 | INFO  | server serve:64 - Started server process [162780]
Nov 15 07:49:56 249289b26de8 python[162780]: 2021-11-15 07:49:56 | INFO  | on startup:26 - Waiting for application startup.
Nov 15 07:49:56 249289b26de8 python[162780]: 2021-11-15 07:49:56 | INFO  | on startup:38 - Application startup complete.
Nov 15 07:49:56 249289b26de8 python[162780]: 2021-11-15 07:49:56 | INFO  | server _log_started_message:204 - Uvicorn running on http://0.0.0.0:5000 (Press CTRL+C to quit)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

显示信息如上，则说明代码正常，更新成功。

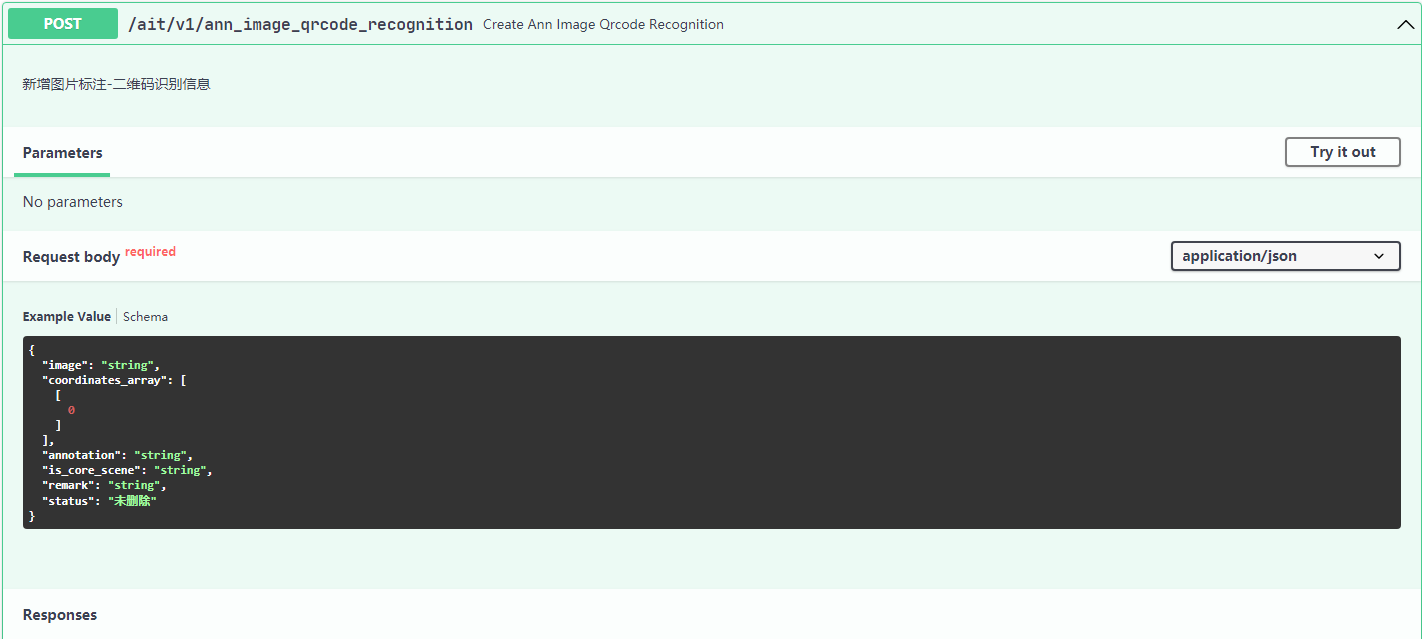

# 4.1.4 浏览器打开Swagger API Doc验证

Chrome浏览器打开 http://172.16.114.1:21212/docs，检查新增的API是否存在且符合预期。

image-20211115155302653

# 4.2 更新客户端

pip install -U AITDBClient
1

# 4.3 小样本量自测

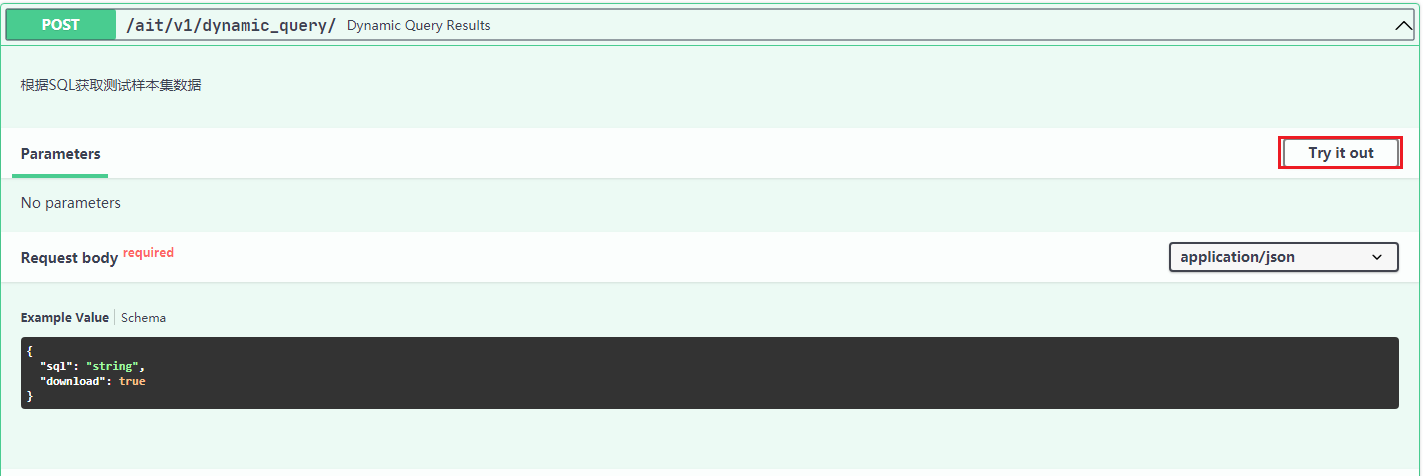

对新增的标注数据，选取若干条测试样本，按照使用文档说明，进行数据上传测试；

上传成功后，通过查询API，进行测试样本查询，看是否符合预期。

image-20211115155715742

#智能算法测试
上次更新: 7/26/2026, 3:17:15 PM
AITDBManger开发指导
AITDBClient使用文档

← AITDBClient使用文档→

最近更新
01
测试覆盖度量全景图
 11-30
02
Prism测试覆盖度量
 11-30
03
AITDBClient使用文档
 11-15
更多文章>
Theme by Vdoing | Copyright © 2021-2026 toddlerya | MIT License
